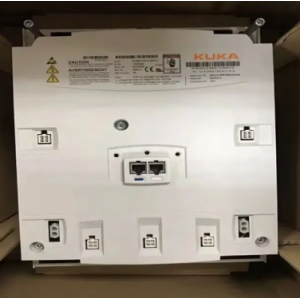

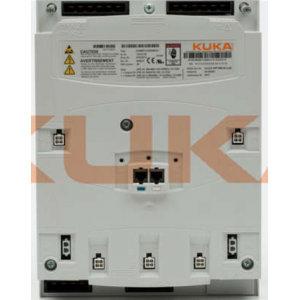

庫卡機器人 伺服驅動模塊 KPP 600-20 1x40
KPP 說明庫卡配電箱 (KPP) 是驅動電源，可從三相電網中生成整流中間回路電壓。 利
用該中間回路電壓可給內置驅動調節器和外置驅動裝置供電。
有 4 種規格相同的設備變型：
KPP 上設有顯示工作狀態的 LED 指示燈。
KPP 的變型：
KPP 不帶軸伺服系統 （KPP 600-20）
KPP 帶單軸伺服系統 （KPP 600-20-1x40）
輸出端峰值電流 1x40 A
KPP 帶單軸伺服系統 （KPP 600-20-1x64）
輸出端峰值電流 1x64 A
KPP 帶雙軸伺服系統 （KPP 600-20-1x40）
輸出端峰值電流 2x40 A
功能KPP 具有下列功能：
KPP 復合運行中的中央交流電源接口
饋電壓為 400 V 時的設備功率： 14 kW
額定電流： 25 A DC
接通和關斷電源電壓
用直流中間回路為多個軸伺服系統供電
帶外部鎮流電阻接口的集成制動斬波器
鎮流電阻的過載監控
通過短路制動使同步伺服電機停止運轉
KPP 的原理：
圖 4-9: KPP 原理電路圖
接口：
圖 4-10: 帶雙軸伺服系統的 KPP 連接
序號//插頭//說明：
1 X30 制動供電 OUT
2 X20 驅動總線 OUT
3 X10 控制電子系供電 OUT
4 X7 鎮流電阻
5 X6 直流中間回路 OUT
6 X11 控制電子系供電 IN
7 X21 驅動總線 IN
8 X34 制動供電 IN
9 X3 軸 8 電機接口 3
10 X33 軸 8 制動接口 3
11 X32 軸 7 制動接口 2
12 X2 軸 7 電機接口 2
13 - 未使用
14 X4 AC 和 PE 電源接口
LED 指示燈診斷：KPP 的 LED 顯示由以下 LED 組構成：
供電
KPP 設備狀態
軸調節器
驅動總線狀態
圖 4-11: KPP、KSP 的 LED 指示燈
1 供電 LED 組
2 KPP 設備狀態 LED 組
3 驅動總線狀態 LED 組
4 軸調節器 LED 組
5 軸調節器 LED 組
更換零件時的安全：
機器人控制系統必須保持關機狀態，并具有可防意外重啟的保護措施。
！小心：如果要在機器人控制系統停止運行后立即進行拆卸，則必須考
慮到散熱器表面溫度可能會導致燙傷。 請戴防護手套。
電源線已斷電。
！警告：即使在主開關關斷時，白色導線也帶有電源電壓！ 在接觸導線
時此電源電壓可造成致命傷害。
按 ESD 準則開展工作。
等待 5 分鐘，直至中間回路完全放電。
！警告：若將機器人控制系統關斷，下列部件仍可能在長達 5 分鐘的時
間內帶電 (50 … 780 V):
KPP
KSP
中間回路連接電纜
此電壓可能導致生命危險。
KPP/KSP 的更換步驟：
1. 將控制系統關機并采取措施防止其被意外重啟
2. 將數據線插頭 X20 和 X21 解鎖， 解除 KPP 上的所有連接。
3. 松開內六角螺絲（1）
4. 將 KPP 略微向上抬起，頂部向前傾斜，將其從殼體支撐角鐵 （3）中向
上取出
圖 4-12: 固定 KPP
1 內六角螺栓 2 柜背板 3 殼體支撐角鐵
4.KPP 的重量約為 10 kg。 在 KPP 的拆裝工作中存在擠傷危險！
請戴防護手套。
5. 將新的 KPP 插進殼體支撐角鐵（3）里，然后將其上部掛入角鐵并擰緊
（擰緊扭矩 4 Nm）
6. 按照插頭和線纜說明將所有接口插入。 將插頭 X20 和 X21 鎖緊。
7. 如果因設備更換而進行了系統更改，則必須用 WorkVisual 配置工業機器
人的系統結構。
