總線類型

USB2.0或以太網

連接器可選

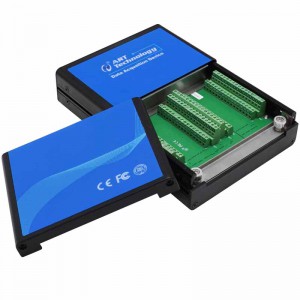

USB5630-D為采集卡本身帶接線端子版本

USB5630-V為采集卡帶68芯插頭引出版本

AD模擬量輸入

ADC分辨率

16位(Bit)

輸入通道

64路單端、32路差分

輸入量程

±10V、±5V、±2.5V、0～10V 、0～5V

采樣方式

異步采樣

校準方式

軟件自動校準

采樣率

單通道：采樣頻率高達500 KSps

多通道：各通道采樣頻率高達=500 KSps / 設置的采樣通道總數

存儲器深度

8K字（點）FIFO存儲器

采樣模式

按需單點采樣、有限點采樣、連續采樣

觸發源

軟件強制觸發、模擬觸發、數字觸發

程控增益

1倍、2倍、4倍、8倍

時鐘源

內時鐘、外時鐘

DA模擬量輸出

輸出通道

4路

轉換精度

16位

采樣方式

同步輸出

輸出量程

0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V

轉換速率

單通道高達1MSps，多通道高達500KSps

存儲器深度

8K字（點）FIFO存儲器

采樣模式

按需單點采樣、有限點采樣、連續采樣

觸發源

軟件強制觸發、模擬觸發、數字觸發

數字量輸入輸出/PFI

通道數

共24路；8路DIO（P0.<0..7>），

16路PFI（PFI<0..7>/P1，PFI<8..15>/P2）

電氣標準

TTL兼容

方向控制

可獨立配置為輸入或輸出

單通道驅動能力

24mA

計數器

通道數

2路

分辨率

32 bits

時鐘輸入頻率

高達2MHz

電氣標準

CMOS兼容
