3VT技術數據

產品詳細信息：

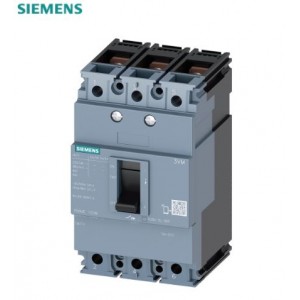

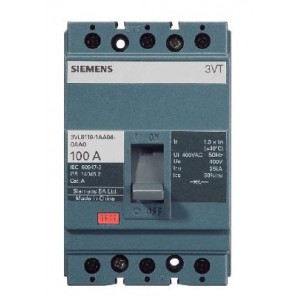

3VT系列斷路器以經濟性和緊湊式設計滿足了當今配電系統的高要求，提供有熱、磁式（10A到630A）和電子式（250A到630A)兩種型號，具有系列齊全，節省空間和易于操作等特點，與可鎖定的旋轉操作機構和端子蓋組合，用作主開關和急停開關。

-應用范圍：

用作配電系統的輸入和輸出斷路器，用作電動機、變壓器和電容器的開關和保護設備，過載和短路脫扣器可作各電纜、電線和非電動機保護。

-參數說明：

符合標準：IEC60947-1　IEC60947-2　IEC60947-4.1　IEC60947-5.1 額定電流范圍：10A-630A 標準分斷能力：Icu=25-35kA,AC50/60Hz 400V時　高分斷能力：Icu=50kA,AC50/60Hz 400V時極高分斷能力：Icu=65kA,AC50/60Hz 400V時。

3VT 斷路器配有輸入和輸出前置連接母排，適用于固定式銅排、銅辮或電纜， 適合標準母排連接。該系列斷路器的進線和出線連接可任意選擇，可以用于前置或后置連接， 而技術參數不變。與進線端連接的未絕緣導線必須在滅弧室上方飛弧距離范圍內進行絕緣。 為此，可使用相間隔板或端子蓋。對于 3VT 系列斷路器，內部附件 ( 輔助脫扣器、輔助觸頭和報警觸頭) 的連接件提供有端子螺絲。對于所有的 3VTL 系列斷路器來說，輔助脫扣器 ( 分勵脫扣器和欠電壓脫扣器) 以及輔助觸頭和報警觸頭均可在現場很容易地進行連接。電動操作機構始終裝有接線端子。

VT63 和 VT100 斷路器的主要部件是三個帶輸入和輸出端子的導電回路。 靜觸頭和動觸頭配置的方式能使觸頭的磁斥在短路條件下得到應用。 該系列斷路器結合滅弧室一起使用，生成一個動態阻抗，起到了限制電流的作用。 該作用減少了短路時因 I2t 和 Ip能量引起的破壞作用。脫扣器在工廠裝配，并且裝有固定過載脫扣器和固定短路脫扣器。輔助脫扣器和輔助觸頭可以安裝在斷路器操作機構的右邊和左邊。

VT160 斷路器的電流回路布置、觸頭配置和分斷機構布置以及內部附件均與 VT63 至 VT100 斷路器相同。

VT160 斷路器的脫扣器具有以下特點：熱磁式過電流脫扣器具有固定式或可調式過載脫扣器和固定短路脫扣器。

VT250 至 VT400 斷路器的電流回路布置、觸頭配置和分斷機構布置以及內部附件均與 VT63 至 VT160 斷路器相同。

VT250 至 VT400 斷路器的脫扣器具有以下特點：熱磁式過電流脫扣器具有固定式或可調式過載脫扣器和固定短

路脫扣器。電子式過電流脫扣器具有可調式過載脫扣器和短路脫扣器。(VT250 4P 沒有電子式)

VT630 斷路器的電流回路布置、分斷機構布置以及內部附件均與VT63 至 VT400 斷路器相同。

VT630 斷路器同時具有電子式脫扣器和熱磁式脫扣器。 熱磁式脫扣器具有固定式過載脫扣器和固定式短路脫扣器。 電子式過電流

脫扣器具有可調式過載脫扣器和短路脫扣器。
