用于助燃風沒有預熱的情況。GIK用于連續控制的工況 ，GIK..B帶旁通，用于大火/小火/關閉的脈沖控制工況 (圖 6)。零壓調節，帶轉換絲堵 (圖 7).根據EN746-2的要求，燒嘴的正常燃燒需要助燃空氣和燃氣有一個穩定的混合比，空氣/燃氣比例調節閥的作用就是用來獲得恒定的空/燃比例。

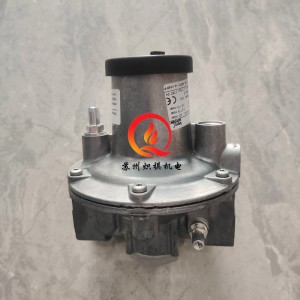

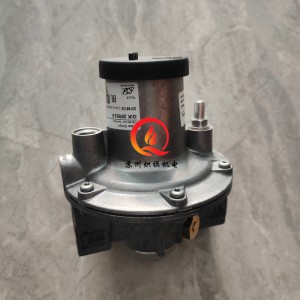

霍科德電磁閥GIK20R02-5比例控制閥

空/燃比例閥通過連接空氣管路上的導壓管接收空氣壓力調節信號，從而實現閥燃氣出口壓力pa和空氣控制壓力pL1:1的恒定比例。通過調節空氣閥門改變空氣控制壓力，比例閥相應自動改變燃氣壓力來調節燒嘴的功率。爐膛壓力的波動對燃氣和空氣流量有同樣的影響，但空氣/燃氣的混合比不會受到影響。通常小流量時，通過調節空/燃比例閥的彈簧設定空/燃比例。在脈沖控制的工況下，彈簧在出廠時已經設定到全松狀態，以保證小火流量的燃氣完全是由旁通提供；大火流量設定通過調節燒嘴前的限流裝置來實現。GIK 用于連續控制，調節范圍很寬。GIK..B 用于大/小火切換的脈沖燃燒系統。
