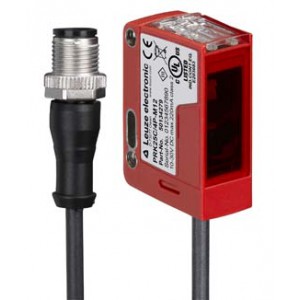

勞易測 RK46C.DXL3/2N-M12 非偏振鏡反射型光電傳感器 實物與圖片可能不同
基礎數據
系列 46C
工作原理 反射原理
應用 探測傳送帶上不規律的物體
收縮包裝膜覆蓋物體探測
穿孔物體識別
開關距離 Sn 0 ... 4,000 mm
專門設計
專門設計 超長光斑(XL)
光學數據
檢測距離 0.4 ... 4 m, 帶反射器 TK(S) 100x100
檢測距離 保證的檢測范圍
檢測范圍極限 典型檢測范圍
檢測范圍極限 0.4 ... 5.2 m, 帶反射器 TK(S) 100x100
測量區長度 60 mm
探測范圍種類 光帶 40-60mm
光源 LED, 紅色
波長 620 nm
傳輸信號波形 脈沖
LED 組 自由組（根據 EN 62471）
測量數據
***小物體大小 8 mm
電氣數據
保護電路 反極性保護
暫態保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 20 mA
輸出
數字開關量輸出數 2 個
開關量輸出
類型 數字開關量輸出
電壓類型 DC
***大開關電流 100 mA
開關電壓 低：≤2V
高：≥(UB-2V)
開關量輸出1
開關元件 晶體管, NPN
開關原理 亮通
開關量輸出2
開關元件 晶體管, NPN
開關原理 暗通
時序
開關頻率 250 Hz
響應時間 2 ms
延時 300 ms
連接
接口數量 1 個
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M12
類型 插頭
材料 塑料
引腳數 4 個引腳
編碼 A-編碼
機械參數
結構 方形
尺寸（寬 x 高 x 長） 20.5 mm x 76.3 mm x 44 mm
外殼材料 塑料
塑料外殼 PC-PBT
鏡頭蓋材料 塑料(PMMA)
凈重 60 g
外殼顏色 紅色
緊固類型 通孔安裝
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
LED數 2 個
操作控制 示教按鈕
操作控制功能 亮/暗通可切換
靈敏度設置
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
