產品應用

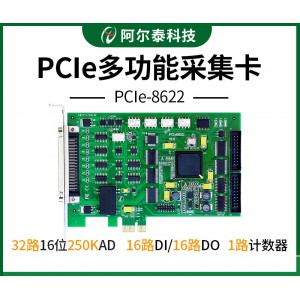

PCIe8622 卡是一款 PCI Express 總線的數據采集卡，總線類型：PCIe 1.1 X1，兼容PCI Express2.0總線接口標準，能夠?qū)崿F(xiàn)高速數據傳輸，適用于實驗室振動狀態在線監測、噪聲試驗、溫度試驗、環境試驗、低速風洞試驗等較低速動態信號的實時記錄采集。
它的主要應用場合為： 無線通訊 、雷達/聲納、超聲、圖形成像
指標參數
|
模擬量輸入
|
通道數
|
單端32路/差分16路
|
|
精度
|
16位
|
|
采樣頻率
|
250KS/s
|
|
通道切換方式
|
周末通道順序切換
|
|
AD緩存
|
32K字（點）FIFO存儲器
|
|
AD量程
|
±10V，±5V（默認），±2.5V，0～10V，0～5V
|
|
程控增益
|
1、2、4、8倍（默認）或1、2、5、10倍
或1、10、100、1000倍
|
|
觸發模式
|
軟件內觸發和硬件外觸發（模擬量觸發和數字量觸發）
|
|
模擬輸入阻抗
|
10MΩ
|
|
數字量
|
輸入
|
16路（TTL兼容）
高電平的低電壓：2V
低電平的高電壓：0.8V
|
|
輸出
|
16路（CMOS兼容）
高電平的低電壓：4.45V
低電平的高電壓：0.5V
上電輸出：低電平
|
|
定時/計數器
|
通道數
|
1個獨立的減法計數器
|
|
位數
|
32位
|
|
計數方式
|
6種計數方式軟件可選
|
