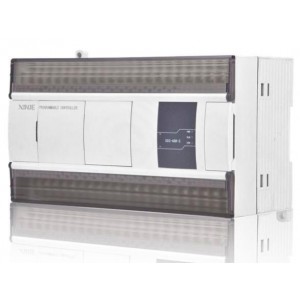

信捷PLC XD5系列基本單元X5-60T-E 晶體管輸出 NPN型

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

產品特點

XD5系列增強型PLC，包含16、24、32、42、48、60、80點規格

兼容XD3的所有功能，能夠滿足***多數用戶的使用需求

速度是XC系列的12倍，具備更大的內部資源空間

輸入類型：NPN、PNP

輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT）

電源規格：AC220V、DC24V

支持X-NET現場總線功能

支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能

標配USB口，用于編程下載

支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）

型號一覽表


注意：PNP型PLC為定制機。

基本規格

性能規格

項目		規格
程序執行方式		循環掃描方式
編程方式		指令、梯形圖并用
處理速度		0.05us
停電保持		使用FlashROM及鋰電池（3V紐扣電池）
用戶程序容量※1		512KB
I/O 點數 ※2	總點數	16點	24點	32點	42點	48點	60點	80點
	輸入點數	8點 X0~X7	14點 X0~X15	18點 X0~X21	24點 X0~X27	28點 X0~X33	36點 X0~X43	40點 X0~X47
	輸出點數	8點 Y0~Y7	10點 Y0~Y11	14點 Y0~Y15	18點 Y0~Y21	20點 Y0~Y21	24點 Y0~Y27	40點 Y0~Y47
內部線圈（X）※3		1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
內部線圈（Y）※4		1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
內部線圈（M、HM）		87000點		M0~M69999【HM0~HM11999】
				特殊用※6 SM0~SM4999
流程（S）		9000點		S0~S7999【HS0~HS999】
定時器（T）	點數	7000點		T0~T4999【HT0~HT1999】
	規格	100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒
計數器（C）	點數	7000點		C0~C4999【HC0~HC1999】
	規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）		100000字		D0~D69999【HD0~HD24999】
				特殊用※6 SD0~SD4999
FlashROM寄存器（FD）		14192字		FD0~FD8191
				特殊用※6 SFD0~SFD5999
高速處理功能		高速計數、脈沖輸出、外部中斷
口令保護		6位長度ASCII
自診斷功能		上電自檢、監控定時器、語法檢查
