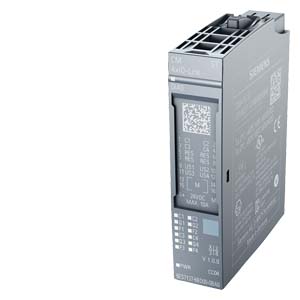

西門子PLC ET200SP系列 6ES7137-6BD00-0BA0
 |
SIMATIC ET 200SP， CM 4xIO-Link ST 通信模塊 IO-Link 主站 V1.1 |
| 一般信息 |
| 產品類型標志 |
CM 4xIO 鏈接 ST |
| 硬件功能狀態 |
FS20 |
| 固件版本 |
V2.2.2 |
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC04 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否; 僅在 PROFINET 和組態時作為帶 FW V2.0 或 V2.1 的版本 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V15 以上 |
| ● STEP 7 可組態/ 已集成，自版本 |
自 STEP 7 V5.5 起 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML v2.3 |
| 電源電壓 |
| 額定值 (DC) |
24V |
| 允許范圍，下限 (DC) |
19.2 V; 使用 IO-Link 時為 20.5 V，因為主站上的 IO-Link 設備至少需要 20 V 的供電電壓。 |
| 允許范圍，上限 (DC) |
28.8V |
| 電源符合 NEC Class 2 要求 |
否 |
| 輸入電流 |
| 耗用電流，***大值 |
45 mA; 無負載 |
| 傳感器供電 |
| 輸出端數量 |
4 |
| 輸出電流 |
| ● 額定值 |
700 mA; 各通道 |
| 24 V 傳感器供電 |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
2.1A |
| 功率損失 |
| 功率損失，典型值 |
1瓦 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 電子編碼鍵類型 H |
是 |
| 數字輸出 |
| 導線長度 |
| ● 未屏蔽，***大值 |
20 m; 也適用于屏蔽電纜 |
| IO-Link |
| 端口數量 |
4 |
| ● 可同時間控制 |
4 |
| IO-Link 協議 1.0 |
是 |
| IO-Link 協議 1.1 |
是 |
| 傳輸速率 |
4.8 kBaud (COM1)；38.4 kBaud (COM2)，230.4 kBaud (COM3) |
| 循環時間，***小值 |
2 ms; 動態，取決于有效數據長度 |
| 過程數據大小，每個端口的輸入 |
32 byte; ***大值 |
| 過程數據大小，每個模塊的輸入 |
144 byte; ***大值 |
| 過程數據大小，每個端口的輸出 |
32 byte; ***大值 |
| 過程數據大小，每個模塊的輸出 |
128 byte; ***大值 |
| 用于設備參數的存儲器大小 |
2 kbyte; 適用于每個端口 |
| 主站備份 |
是 |
| 不使用 S7-PCT 進行組態 |
是 |
| 未屏蔽導線長度，***大值 |
20米 |
| 運行模式 |
| ● IO-鏈路 |
是 |
| ● 關于 |
是 |
| ● 數據采集 |
是; 每條通道***大為 100 mA |
| 基于時間的 IO |
| — TIO IO-Link 輸入 |
否; 僅在 PROFINET 和組態時作為帶 FW V2.0 或 V2.1 的版本 |
| — TIO IO-Link 輸出 |
否; 僅在 PROFINET 和組態時作為帶 FW V2.0 或 V2.1 的版本 |
| — TIO IO-Link 輸入/輸出 |
否; 僅在 PROFINET 和組態時作為帶 FW V2.0 或 V2.1 的版本 |
| IO-Link 設備連接 |
| ● 端口類型 A |
是 |
| ● 端口類型 B |
是; 24 V DC 通過外部端子 |
| ● 通過三線制接口 |
是 |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是; 端口診斷功能僅在 IO-Link 模式下可用。 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 每個通道有一個綠色 LED，用于顯示通道狀態 Qn（SIO 模式）和端口狀態 Cn（IO-Link 模式） |
| ● 用于通道診斷 |
是; 紅色 Fn LED |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30℃ |
| ● 水平安裝，***大值 |
60℃ |
| ● 垂直安裝，***小值 |
-30℃ |
| ● 垂直安裝，***大值 |
50℃ |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 尺寸 |
| 寬度 |
13毫米 |
| 高度 |
73毫米 |
| 深度 |
58毫米 |
| 重量 |
| 重量，約 |
30克 |
