功能：

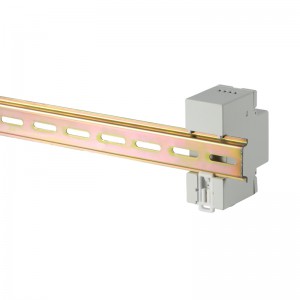

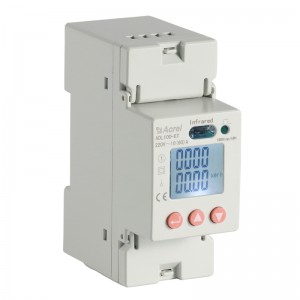

安科瑞DDSD1352導軌式單相計量表采用DIN35mm導軌式安裝結構，體積小巧，能測量電能及其他電參量，可進行時鐘、費率時段等參數設置，精度高、可靠性好、性能指標符合國標GB/T17215-2002、GB/T17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，并且具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。

應用范圍：

安科瑞DDSD1352導軌式單相計量表適用于機關部門和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

訂貨范例：

具體型號：DTSD1352

技術要求：輸入電壓單相220V；輸入電流10(80)A直接接入；準確度1級

通訊協議：無

輔助電源：無

技術參數

產品功能

外形尺寸

外置互感器尺寸

接線與安裝

注：DDSD135 單相電子式電能表若采用直接接入方式（互感器接入方式），接線時應注意進線和出線方向， 并請務必?cái)Q緊(擰緊力矩不應大于 12N)，避免因接觸不良而引起電能表工作不正常。

常見故障的診斷分析及排除方法

輔助電源故障

故障表現：儀表通電后閃爍、不亮等。

故障排除：1.檢查輔助電源的接線與儀表的接線圖是否一致，接線是否有松動或脫落現象；  2.使用萬用表測量輔助電源輸入電壓值是否在儀表正常工作電壓值范圍內。

信號輸入故障

故障表現：儀表通電后顯示功率或電能計數不準。

故障排除：將儀表顯示界面切換至功率（有功 P、功率因數λ）界面，檢查功率顯示是否為負以及功率因數 是否在 0.9-0.95 之間，后再檢查電流信號線進、出線是否接反（即電流的進線一定要與儀表的 進線端一致），并與儀表上的接線圖一致。

通訊故障

故障表現：儀表通電后無法與上位機正常通訊。

故障排除: 1.測量儀表通訊輸出 A、B 之間的電壓值應在+(4.4-4.5)V 之間；  2.檢查通訊接線方式是否按照接線圖要求正確接線（即儀表的通訊接線端子 A/B 要與通訊串口 A/B 相對應）；
