技術數據

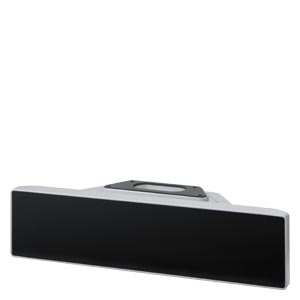

		擴展單元 19" 硬件接線 用于安裝在所有有整體 IP65 保護的 16:9 HMI/工控機 設備上。對于可靈活 安裝的操作元素， 10 個安裝位置，***多 可裝配 8 個操作元素 + 1 個 可裝配； 通過硬布線進行連接 （無需裝配）
一般信息
產品類型標志		擴展單元 19" 硬連線
操作元件
連接方式
● LED 模塊連接類型		12 針插頭
● 操作元件觸點連接類型		16 針插頭
● 安全相關觸點（緊急停止）連接類型		8 針插頭
安裝方式/安裝
安裝		用于安裝在 16:9 HMI / IPC PRO 設備上（下部區域）
固定方式		固定螺釘
背面安裝		否
前面安裝		否
指令和信號裝置的安裝插槽數量		10; ***多 8 個操作元件 + 1 個可安裝的急停裝置（遵照手冊）
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		10 mA; 無負載
功率
接收的有效功率典型值		0.1 W
給定有功功率		5 W; 帶有燈具負載時的***大值
防護等級和防護類別
IP（周圍）		IP65
NEMA（正面）
● 包括類型 4，正面		是
標準、許可、證書
CE 標記		是
UL 許可		是
cULus		是
RCM（原 C-TICK）		是
KC 許可		是
適用于安全功能		是; 例如急停安裝
