| 訂貨產品號 |

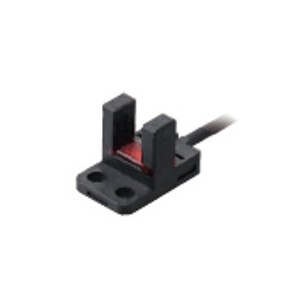

PM-Y45 |
| 型號 |
PM-Y45 |
| 符合標準及認證 |
CE標志(EMC指令、RoHS指令)、ISO13849-1(1類、PLｃ)(注)、UL/c-UL認證、韓國S標志認證
(注): 2021年12月以后生產的產品開始符合標準。 |
| 檢測距離 |
6mm(固定) |
| ***小檢測物體 |
0.8mm×1.2mm不透明體 |
| 應差 |
0.05mm以下 |
| 重復精度 |
0.01mm以下 |
| 電源電壓 |
5V DC～24V DC±10% 脈動P-P10%以下 |
| 消耗電流 |
15mA以下 |
| 輸出 |
NPN開路集電極晶體管
***大流入電流: 50mA
外加電壓: 30V DC以下(輸出和0V間)
剩余電壓: 2V以下(流入電流50mA), 1V以下(流入電流16mA) |
| 輸出:輸出動作 |
入光時ON／遮光時ON 裝備2種輸出 |
| 輸出:短路保護 |
裝備 |
| 反應時間 |
入光時: 20μs以下
遮光時: 80μs以下
(***大反應頻率為3kHz)(注)
(注): 反應頻率是指使下圖中的圓盤旋轉時的數值。
|
| 工作狀態指示燈 |
橙色LED(入光時亮燈) |
| 污損度 |
3 |
| 環境性能:保護結造 |
IP64(IEC) |
| 環境性能 : 使用環境溫度 |
-25℃～+55℃(注意不可結露, 結冰), 存儲時: -30℃～+80℃ |
| 環境性能 : 使用環境濕度 |
5%RH～85%RH, 存儲時: 5%RH～95%RH |
| 環境性能 : 使用環境照明度 |
熒光燈光: 受光面照明度1,000 x以下 |
| 環境性能 : 耐電壓 |
AC1,000V 1分鐘 所有電源連接端子與外殼之間 |
| 環境性能 : 絕緣電阻 |
所有電源連接端子與外殼之間, 20MΩ以上, 基于DC250V的高阻表 |
| 環境性能 : 耐振動 |
頻率10Hz～2,000Hz 雙振幅1.5mm(***大加速度196m/s2) XYZ各方向2小時 |
| 環境性能 : 耐沖擊 |
加速度15,000m/s2(約1,500G) XYZ各方向3次 |
| 投光元件 |
紅外線LED(投光波峰波長: 855nm, 非調制式) |
| 材質 |
外殼: PBT
顯示罩: 聚碳酸酯 |
| 電纜 |
0.09mm2 4芯 附帶橡膠絕緣電纜 PVC 1m |
| 電纜延長 |
0.3mm2以上的電纜, 全長可延長到100m
(注1): 延長電纜超過20m以上時, 請確認傳感器附屬電纜一端的供應電壓在4.5V以上。
(注2): 為安全使用，總長度應小于30m。 |
| 重量 |
本體重量: 約10g
包裝重量: 約15g |
| 備注 |
無指定時的測量條件為使用環境溫度=+23℃。 |
