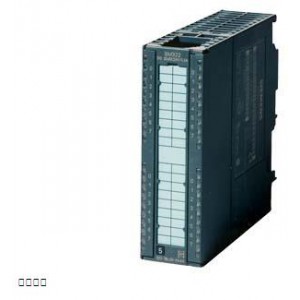

SIMATIC S7-300，數字輸出 SM 322，電位隔離， 32 DA，120V/230V AC，1A， 雙幅，2x 20 極 |
| 電源電壓 |
| 負載電壓 L1 |
| ● 額定值 (AC) |
120 V; 120/230 V AC |
| ● 允許范圍，下限 (AC) |
79 V |
| ● 允許范圍，上限 (AC) |
264 V |
| ● 允許的頻率范圍，下限 |
47 Hz |
| ● 允許的頻率范圍，上限 |
63 Hz |
| 輸入電流 |
| 來自負載電壓 L1（空載），***大值 |
10 mA |
| 來自背板總線 DC 5 V，***大值 |
190 mA |
| 功率損失 |
| 功率損失，典型值 |
25 W |
| 數字輸出 |
| 數字輸出端數量 |
32 |
| 短路保護 |
否 |
| 控制數字輸入 |
是 |
| 符合 NEMA 防護等級的電機起動器***大規格 |
尺寸 4 符合 NEMA |
| 零交叉開關 |
是; ***大 60 V |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
50 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L1 (-0.8 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
1 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
1 A |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***大值 |
1 A |
| ● 針對信號“1”的***小負載電流 |
10 mA |
| ● 針對信號“1”允許的浪涌電流，***大值 |
10 A; 每組（用于 2 個 AC 循環） |
| ● 針對信號“0”的剩余電流，***大值 |
2 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
1 個 AC 循環 |
| ● 從 ”1” 到“0”，***大值 |
1 個 AC 循環 |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是; 只有同組輸出 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 電感負載時（依照 IEC 60947-5-1，AC15），***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
1 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
4 A |
| — ***高可達 60 ℃，***大值 |
3 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
是; 保險絲斷開或者負載電壓不足 |
| 報警 |
| ● 診斷報警 |
否 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸出狀態顯示（綠色） |
是; 每個通道 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
4000 V DC |
| 連接技術 / 標題 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
80 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
500 g |
