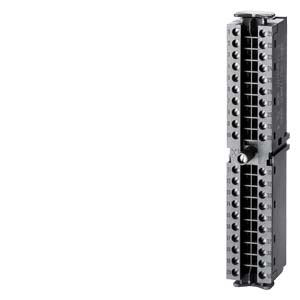

SIMATIC S7-300，前連接器 帶螺絲觸點，40針 |
| 一般信息 |
| 產品類型標志 |
前置插頭 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 附件 |
| 屬于產品 |
S7-300 |
| 連接技術 / 標題 |
| 外圍設備信號接口 |
| ● 連接技術 |
螺栓緊固 |
| ● 每個接口的導線數量 |
1; 或者將兩根***大直徑為 0.75 mm²（總和）導線放置在同一個電纜芯線套里 |
| 導線截面 (mm²) |
| — 硬導線的可連接導線截面，***小值 |
0.14 mm² |
| — 硬導線的可連接導線截面，***大值 |
0.75 mm² |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***小值 |
0.14 mm² |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***大值 |
0.75 mm² |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***小值 |
0.14 mm² |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***大值 |
0.75 mm² |
| 符合 AWG 的導線截面 |
| — 硬導線的可連接導線截面，***小值 |
24 |
| — 硬導線的可連接導線截面，***大值 |
19 |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***小值 |
24 |
| — 軟導線（無電纜芯線端套）的可連接導線截面，***大值 |
19 |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***小值 |
24 |
| — 軟導線（帶電纜芯線端套）的可連接導線截面，***大值 |
19 |
| 線端處理 |
| — 導線的剝線長度，***小值 |
6 mm |
| — 導線的剝線長度，***大值 |
6 mm |
| — 符合 DIN 46228 的電纜芯線端套，無塑料套筒 |
形狀 A，5 毫米至 7 毫米長 |
| — 符合 DIN 46228 的電纜芯線端套，帶塑料套筒 |
形狀 E，至 6 毫米長 |
| 安裝 |
| — 工具 |
螺絲刀，圓錐形結構，3 mm 至 3.5 mm |
| — 擰緊扭矩，***小值 |
0.4 N·m |
| — 擰緊力矩，***大值 |
0.7 N·m |
| 尺寸 |
| 寬度 |
21.6 mm |
| 高度 |
125 mm |
| 深度 |
40.9 mm |
| 重量 |
| 重量，約 |
137 g |
