火花間隙型1級復合雷電流電涌保護器- DEHNventil, DEHNvenCI, DEHNshield 系列-結合了防雷等電位連接與終端設備保護功能于一體。

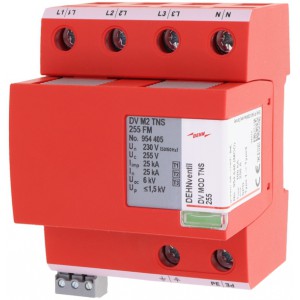

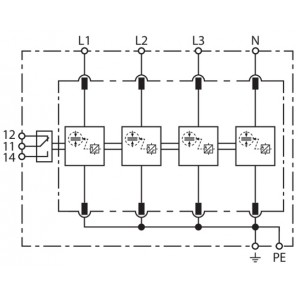

DEHNventil modular
- 預接線的1級+2級+3級火花間隙型復合雷電流電涌保護器，由底座和可插拔整體式保護模塊組成
- 強大的RAC 火花間隙技術，為終端設備提供**的保護
- 短路電流至50 kArms時，20 A gG 熔絲不會誤動作
- 放電能力高達100 kA (10/350 μs)
- 可保護終端設備
- 通過視窗顯示的綠色或者紅色標志來指示工作狀態/故障狀態
- 帶有模塊鎖扣裝置，通過模塊釋放按鈕輕松更換保護模塊
貨號 954315 DV M2 TT 255 FM
全球貿易項目代碼 4013364400917, 海關關稅號: 85363090, 總重: 596.81 g, 包裝單位: 1.00 件
前代產品
技術參數
SPD依據EN 61643-11/ IEC 61643-11
1級+2級+3級 / I級+II級+III級
與終端的能量協調性 (≤10m)
1級+2級+3級
標稱交流電壓 (UN )
230 / 400 V (50 / 60 Hz)
交流***大持續工作電壓 (UC )
255V (50 / 60 Hz)
雷電沖擊電流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal )
100 kA
比能量 [L1+L2+L3+N-PE] (W/R)
2.50 MJ / ohms
雷電沖擊電流 (10/350 μs) [L-N]/[N-PE] (Iimp )
25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)
156.25 kJ / ohms / 2.50 MJ / ohms
標稱放電電流 (8/20 μs) [L-N]/[N-PE] (In )
25 / 100 kA
電壓保護水平 [L-N]/[N-PE] (UP )
≤ 1.5 / ≤ 1.5 kV
復合波發生器的開路電壓 (Uoc)
6 kV
工頻續流遮斷能力 [L-N]/[N-PE] (Ifi )
50 kArms / 100 Arms
續流抑制/選擇性
預期續流到50 kArms 時，30A gG 熔絲不動作
響應時間 (tA )
≤ 100 ns
IK = 50 kArms, ***大后備熔絲 (L)
250 A gG
TOV 特性 (UT) [L-N]
440 V / 120 min 耐受
TOV 特性 (UT) [N-PE]
1200 V / 200 ms 耐受
當Iimp=2.5kA... 25kA,在后級壓敏電阻(S20K275)上的殘余能量
< 1 J
工作溫度范圍 并聯/串聯 (TU )
-40 °C ... +80 °C / -40 °C ... +60 °C
工作狀態/故障指示
綠 / 紅
端口數
1
***小安裝導線截面積 (L1, L2, L3, N, PE, 9)
6 mm2 單股線 / 軟線
***大安裝導線截面積 (L1, L2, L3, N, PE, 9)
35 mm2 多股線 / 25 mm2 軟線
安裝方式
35 mm DIN 軌，依據 EN 60715
外殼材質
紅色熱塑性材料，UL 94 V-0
安裝地點/防護等級
室內 / IP 20

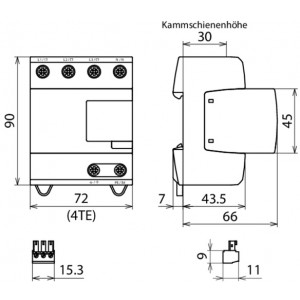

尺寸
4 模數，DIN 43880
認證
VDE, KEMA, UL
遙信觸點類型
浮動切換觸點
交流負載能力
250 V / 0.5 A
直流負載能力
250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遙信終端的橫截面積
***大1.5 mm2 單股線/軟線
附加技術參數：
---------------------------------
電壓保護水平 [L-PE] (UP )
1.8 kV
用于預期短路電流大于50 kArms的配電設備(經過VDE測試)
---------------------------------
- ***大預期短路電流
100 kArms (220 kApeak)
- 主回路續流的抑制能力/遮斷能力
高達100 kArms (220 kApeak)
- IK = 100kArms 時的***大后備熔絲
250 A gG
技術參數
| SPD依據EN 61643-11/ IEC 61643-11 | 1級+2級+3級 / I級+II級+III級 |
| 與終端的能量協調性 (≤10m) | 1級+2級+3級 |
| 標稱交流電壓 (UN ) | 230 / 400 V (50 / 60 Hz) |
| 交流***大持續工作電壓 (UC ) | 255V (50 / 60 Hz) |
| 雷電沖擊電流 (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) | 100 kA |
| 比能量 [L1+L2+L3+N-PE] (W/R) | 2.50 MJ / ohms |
| 雷電沖擊電流 (10/350 μs) [L-N]/[N-PE] (Iimp ) | 25 / 100 kA |
| 比能量 [L-N]/[N-PE] (W/R) | 156.25 kJ / ohms / 2.50 MJ / ohms |
| 標稱放電電流 (8/20 μs) [L-N]/[N-PE] (In ) | 25 / 100 kA |
| 電壓保護水平 [L-N]/[N-PE] (UP ) | ≤ 1.5 / ≤ 1.5 kV |
| 復合波發生器的開路電壓 (Uoc) | 6 kV |
| 工頻續流遮斷能力 [L-N]/[N-PE] (Ifi ) | 50 kArms / 100 Arms |
| 續流抑制/選擇性 | 預期續流到50 kArms 時，30A gG 熔絲不動作 |
| 響應時間 (tA ) | ≤ 100 ns |
| IK = 50 kArms, ***大后備熔絲 (L) | 250 A gG |
| TOV 特性 (UT) [L-N] | 440 V / 120 min 耐受 |
| TOV 特性 (UT) [N-PE] | 1200 V / 200 ms 耐受 |
| 當Iimp=2.5kA... 25kA,在后級壓敏電阻(S20K275)上的殘余能量 | < 1 J |
| 工作溫度范圍 并聯/串聯 (TU ) | -40 °C ... +80 °C / -40 °C ... +60 °C |
| 工作狀態/故障指示 | 綠 / 紅 |
| 端口數 | 1 |
| ***小安裝導線截面積 (L1, L2, L3, N, PE, 9) | 6 mm2 單股線 / 軟線 |
| ***大安裝導線截面積 (L1, L2, L3, N, PE, 9) | 35 mm2 多股線 / 25 mm2 軟線 |
| 安裝方式 | 35 mm DIN 軌，依據 EN 60715 |
| 外殼材質 | 紅色熱塑性材料，UL 94 V-0 |
| 安裝地點/防護等級 | 室內 / IP 20 |
| 尺寸 | 4 模數，DIN 43880 |
| 認證 | VDE, KEMA, UL |
| 遙信觸點類型 | 浮動切換觸點 |
| 交流負載能力 | 250 V / 0.5 A |
| 直流負載能力 | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| 遙信終端的橫截面積 | ***大1.5 mm2 單股線/軟線 |
| 附加技術參數： | --------------------------------- |
| 電壓保護水平 [L-PE] (UP ) | 1.8 kV |
| 用于預期短路電流大于50 kArms的配電設備(經過VDE測試) | --------------------------------- |
| - ***大預期短路電流 | 100 kArms (220 kApeak) |
| - 主回路續流的抑制能力/遮斷能力 | 高達100 kArms (220 kApeak) |
| - IK = 100kArms 時的***大后備熔絲 | 250 A gG |
