產品簡介

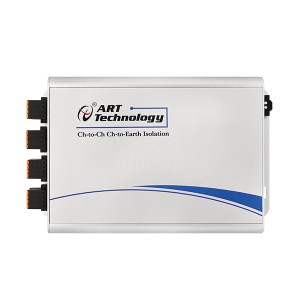

USB5760 是一款 16 位，8 通道，250 kS/s，300Vrms 通道間隔離的模擬輸入模塊；可為高壓測 量提供集成式數據采集和信號調理；300Vrms 的通道間 CAT II 隔離和 3300 Vrms 通道對地面 5 秒耐 壓設計，可保護用戶和設備免受危險電壓的傷害；同步采樣和同步功能，適用于可擴展測量系統； 并且此模塊提供了 2 路 PFI 輸入通道，以滿足應用現場的多樣化需求。 USB5760 配備的 ArtDAQ 驅動程序及開發套件，可實現從簡單到復雜的數據采集任務，**快 速搭建測試系統；提供易用的編程接口及豐富的編程范例，降低開發成本，方便地將數據采集設備 集成到您的系統中。
選擇隔離采集卡的優勢：
電氣隔離使可能會暴露在危險電壓下的傳感器信號與測量系統的低壓背板相分離。隔離提供了許多優勢，其中包括：
1. 保護昂貴設備、用戶生命以及數據免遭瞬態電壓威脅
2. 改善抗干擾度
3. 去除接地回路現象
4. 提高共模電壓抑制能力
指標參數
|
AI模擬量輸入
|
分辨率
|
16位（Bit）
|
|
***大采集速率
|
250 kS/s
|
|
通道數量
|
8通道（DIFF）
|
|
采樣范圍
|
±10V、±5V、±2V、±1V
|
|
采樣模式
|
同步采樣
|
|
帶寬
|
520 kHz
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
觸發模式
|
 開始觸發、參考觸發、暫停觸發
|
|
校準方式
|
軟件自校準
|
|
通道間隔離電壓
|
300Vrms
|
|
PFI輸入
|
通道個數
|
2路
|
|
計數器位數
|
32位計數器
|
|
電氣標準
|
TTL兼容
|
|
采樣方式
|
僅支持軟件（按需）單點采樣
|
