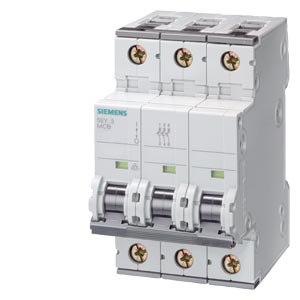

小型斷路器 400V 6kA，3 極，B，20A

版本

產品品牌名稱

SENTRON

產品名稱

斷路器

一般技術數據

極數

3

電極規格

3P

脫扣特性級別

B

機械式使用壽命（轉換周期）典型

10 000

過壓類別

III

污染程度

3

電壓

電壓類型工作電壓

AC

絕緣電壓 (Ui)

● 單相位運行時 AC 時測定值

440 V

● 多相位運行時 AC 時測定值

440 V

電源電壓

供電電壓

● AC 時測定值

400 V

值域供電電壓頻率的

50/60 Hz

工作電壓 DC 時測定值 ***大值

72 V

防護等級

防護等級 IP

IP20，帶連接導線

交換容量

電流通斷能力

● 根據 EN 60898 測定值

6 kA

能源限制等級

3

耗散

損耗功率 [W] 電流測定值時 AC 時在熱運行狀態中每個電極

2.2 W

電力

工作電流

● 35 °C時測定值

20 A

● 40 °C 時測定值

18.8 A

● 45 ℃ 時測定值

18.18 A

● 50°C 時測定值

17.52 A

● 55 ℃ 時測定值

16.84 A

● AC 時測定值

20 A

使用的適宜性

機械制造/工業

產品詳細信息

產品組件

● 上方組合端子

是

● 下方組合端子

是

● 可一同切斷的中性線

否

產品特點

● 符合 EN 60204-1 的主開關特點

否

● 無鹵素

是

● 可密封

是

● 不含硅

是

產品擴展可安裝輔助裝置

是

短路

短路電流 (Icn) 分斷能力

● AC 時根據 UL 1077 和 CSA C22.2 235 號

5 kA

連接

可連接的導線截面單芯線的

● ***小值

0.75 mm²

● ***大值

35 mm²

可連接的導線截面多芯線

● ***小值

0.75 mm²

● ***大值

35 mm²

可連接的導線截面細芯線的帶有電纜末端加工

● ***小值

0.75 mm²

● ***大值

25 mm²

擰緊轉矩 [lbf·in] 螺栓連接時

● ***小值

22 lbf·in

● ***大值

31 lbf·in

擰緊扭矩螺栓連接時

● ***小值

2.5 N·m

● ***大值

3.5 N·m

位置電源連接電纜

任意

機械設計

高度

90 mm

寬度

54 mm

深度

76 mm

安裝深度

70 mm

寬度分配單元的數量

3

緊固類型

快速緊固系統

裝入位置

任意的

凈重

420 g

環境條件

環境溫度影響

***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C

抗震強度符合 IEC 60068-2-6

5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s²

環境溫度運行期間

● ***小值

-25 °C

● ***大值

55 °C

環境溫度存放期間

● ***小值

-40 °C

● ***大值

75 °C

測試循環數量適用于環境檢測根據 IEC 60068-2-30

28
