| 訂貨產品號 |

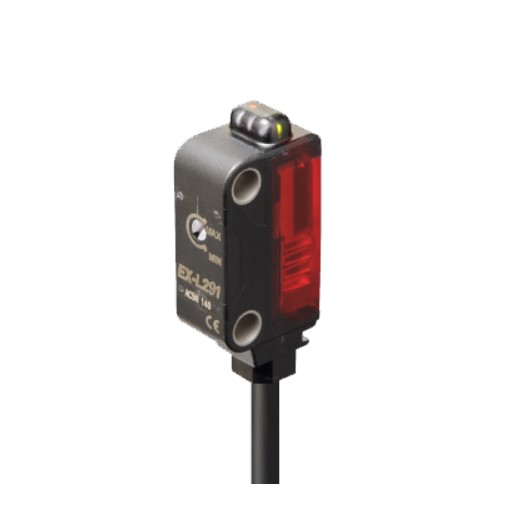

EX-L291 |
| 型號 |
EX-L291 |
| 檢測距離 |
4m
(注)：回歸反射型傳感器的檢測距離是相對于反射鏡RF-330的數值。 此外、檢測距離表示檢測物體的可檢測范圍。 |
| 光點尺寸(典型示例) |
約6×4mm(縱x橫)
(距離1m時)
(注)：距離為4m的情況下、光點尺寸約為H18xW10mm(目視的典型示例)。 |
| 檢測物體 |
ø25mm以上的不透明體、半透明體 |
| ***小檢測物體(典型示例) |
-
(注)：將靈敏度調節器的設定調整為***佳狀態時的參考值。 |
| 應差( 遲滯) |
動作距離的20%以下 |
| 重復精度 |
檢測軸直角方向：0.2mm以下 |
| 重復精度(典型示例) |
-
(注)：將靈敏度調節器的設定調整為***佳狀態時的參考值。 |
| 電源電壓 |
12～24V DC ±10% 波動P-P10%以下 |
| 消耗電流 |
15mA以下 |
| 輸出 |
NPN晶體管開路集電極
***大流入電流： 50mA
外加電壓：26.4V DC以下(輸出-0V之間)
剩余電壓：2V以下(流入電流50mA時)、1V以下(流入電流16mA時) |
| 輸出:輸出動作 |
入光時ON/非入光時ON 通過操作輸出動作切換輸入線來進行設定 |
| 輸出:短路保護 |
配備(短路保護/反接保護) |
| 響應時間 |
0.5ms以下 |
| 工作狀態指示燈 |
橙色LED(輸出ON時亮燈) 透過型安裝在受光器上 |
| 穩定指示燈 |
綠色LED(穩定入光時、穩定非入光時亮燈) 透過型安裝在受光器上 |
| 自動防干擾功能 |
配備(***多可緊密安裝2臺) |
| 靈敏度調節器 |
配備連續可變電阻 |
| 耐環境性:保護構造 |
IP67(IEC、JIS) |
| 耐環境性:使用環境溫度 |
-10～+55℃(但應無凝露及結冰)、存儲時：-30～＋70℃ |
| 耐環境性:使用環境濕度 |
35～85%RH、存儲時：35：35～85%RH |
| 耐環境性:使用環境照度 |
白熾燈：受光面照明度3,000x以下 |
| 耐環境性:耐電壓 |
AC1,000V 1分鐘 所有充電部與外殼之間 |
| 耐環境性:絕緣電阻 |
所有充電部與外殼之間、20MΩ以上、基于DC250V的高阻表 |
| 耐環境性:耐振動 |
頻率：10～500Hz 雙振幅：1.5mm(***大10G) X,Y和Z各方向2小時 |
| 耐環境性:耐沖擊 |
加速度：500m/s2(約50G)、X,Y和Z各方向3次 |
| 投光元件 |
紅色半導體激光 等級1(JIS/IEC/FDA/GB)(注)
［***大輸出：0.5mW、發光峰值波長655nm］
(注)：根據激光通知No.50(2007.6.24)、符合FDA規定(21 CFR 1040.10及1040.11)。 |
| 材質 |
外殼：PBT
前面窗口：丙烯基
透鏡：玻璃 |
| 電纜 |
0.15mm2 4芯(透過型的投光器為2芯)帶橡皮絕緣電纜2m |
| 電纜延長 |
0.3mm2以上的電纜全長可延長至50m(透過型中投光器、受光器各全長 100m) |
| 重量 |
本體重量：約45g
包裝重量：約60g |
| 附件 |
RF-330(反射鏡) ：1個
MS-EXL2-3(安裝板) ：1個 |
