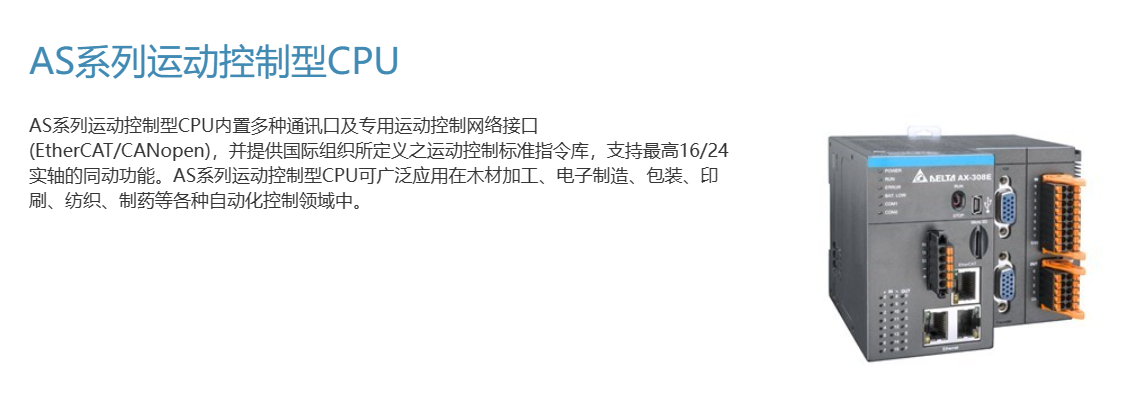

臺達PLC/AS系列運動型CPU-AS564EST-B-64軸

點擊圖片查看原圖

品牌：	臺達
系列：	PLC-AS
單價：	9999.00元/塊
所在地：	上海
有效期至：	長期有效
最后更新：	2025-06-09 15:23
瀏覽次數：	261

店鋪基本資料信息

臺達PLC經銷商
[VIP第5年] 指數:8
聯系人陳經理(先生) 經理
會員 [當前離線]
郵件2402476845@qq.com
電話18616922766
地址上海市-寶山區-富聯一路98弄6號

產品詳細說明

一、產品特色

1.含虛軸***多可同步控制32軸

- AS516E(EtherCAT): 16軸/1ms，***高16實軸

- AS524C(CANopen): 4軸/2ms，***高24實軸

2.內置國際標準運動指令庫，支持Jerk和BufferMode，運動路徑間不停頓

3.支持編碼器軸和虛軸，無須加購編碼器模塊

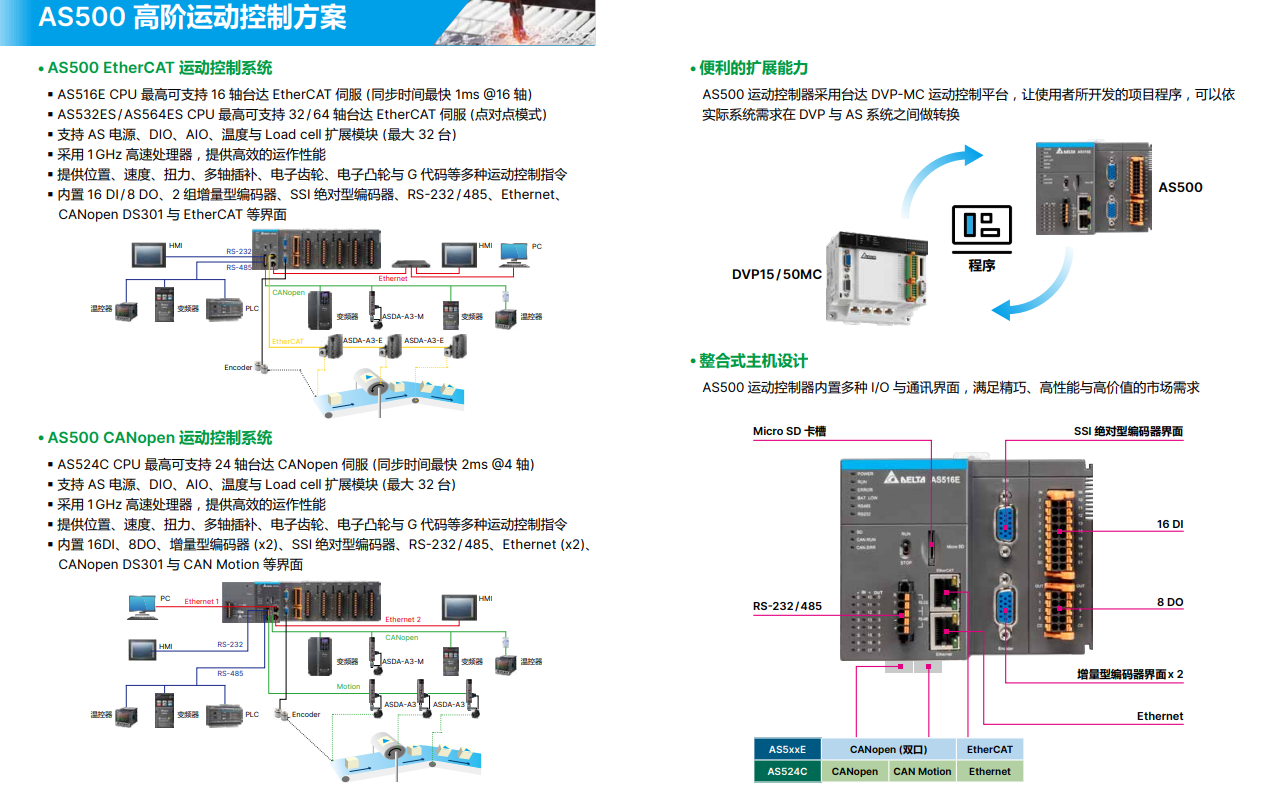

4.基本運動控制功能，方便快速上手:

- 速度、位置、原點回歸、扭矩、位置設置等單軸指令

5.進階運動控制功能，滿足復雜工藝:

- 提供電子齒輪、電子凸輪、旋切等應用指令

- 支持G碼/軸組指令：8軸直線插補、圓弧插補、螺旋插補

6.支持AS系列模塊，IO響應更及時

7.程序兼容新一代DVP-MC系列運動控制CPU，跨平臺轉換輕松

8.支持第三方EtherCAT從站(AS516E*)，系統配置更彈性

9.注: AS516E未來韌體將支持第三方從站功能

二、應用領域

電子制造、包裝、印刷、封裝、線切割、制藥、數控裁板機、高速裁切機、CNC車床等設備

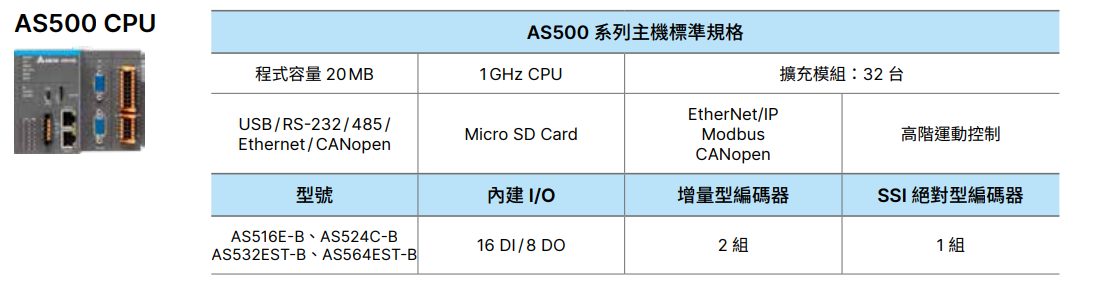

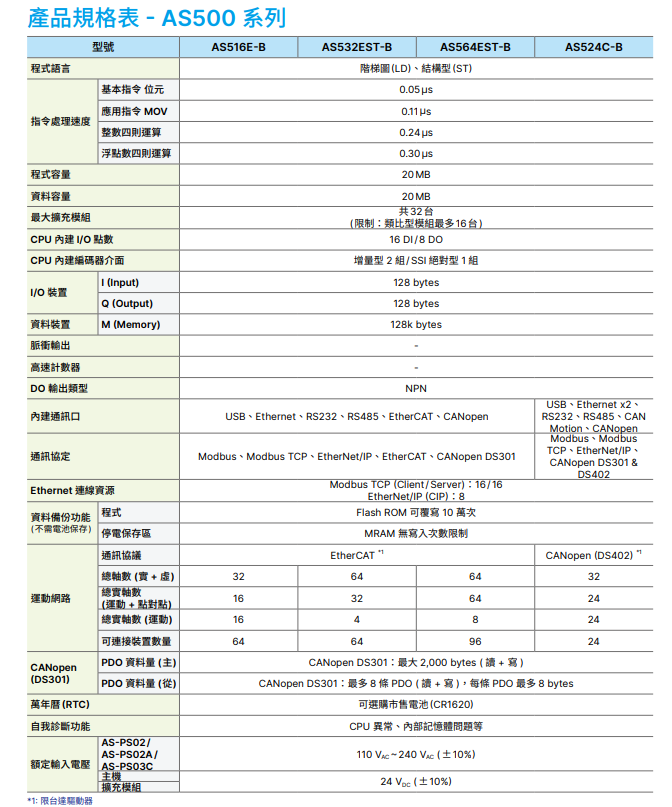

三、技術規格

運動控制網絡:

- AS516E: EtherCAT (100 Mbps)

- AS524C: CANopen DSP402 (1 Mbps)

同步軸數/時間: 含虛軸***多可同步控制32軸

- AS516E(EtherCAT): 16軸/1ms，***高16實軸

- AS524C(CANopen): 4軸/2ms，8軸/4ms，***高24實軸

電子凸輪功能:

- 凸輪表數量: 64

- 單一凸輪關鍵點: 2048點

程序/效能:

- 程序容量：20 MB；變量容量：20 MB；G碼256KB

- 1GHz高速運算處理器，支持64位浮點數（LREAL）數據類型的運算

通訊接口:

- 編程/序列通訊口: USB(2.0)/RS232/RS485各1組

- CANopen通訊口: 1組(DS301主站/從站)

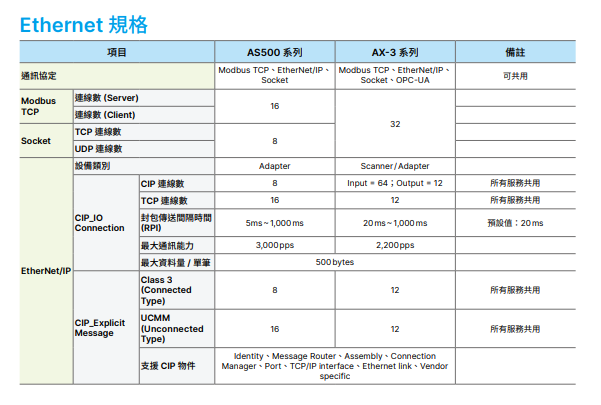

- Ethernet通訊口: 1組(AS516E) / 2組(AS524C)，支持MODBUS TCP(Server/Client)及Ethernet/IP(Adapter)

I/O界面:

- 內置兩個增量型編碼器接口和一個SSI***型編碼器接口

- 主機內置I/O: 16DI(支持外部中斷)/8DO

- ***大I/O擴展點數: 1,024點

- ***大擴展模塊: 共32臺（限制：模擬型模塊***多16臺）

內置Mini SD卡槽

內置RTC功能(需自行安裝市售CR1620 3V電池)

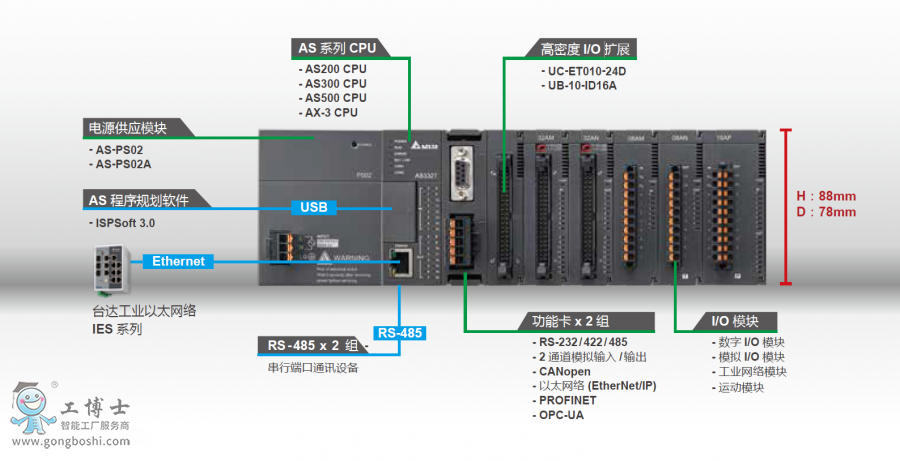

- 臺達PLC高功能泛用型控制器AS系列
靈活、智能、友善 – 自動化設備控制器的不二之選

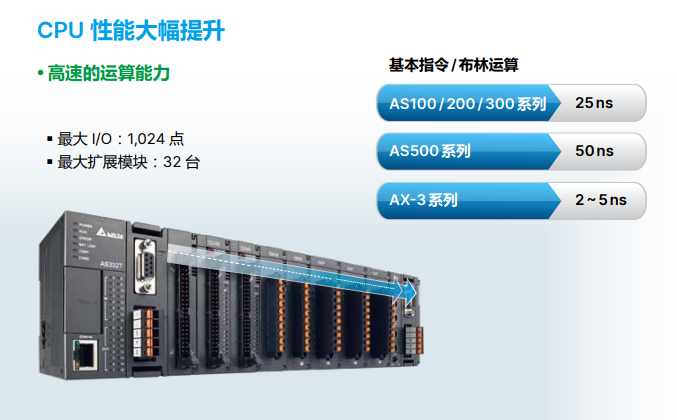

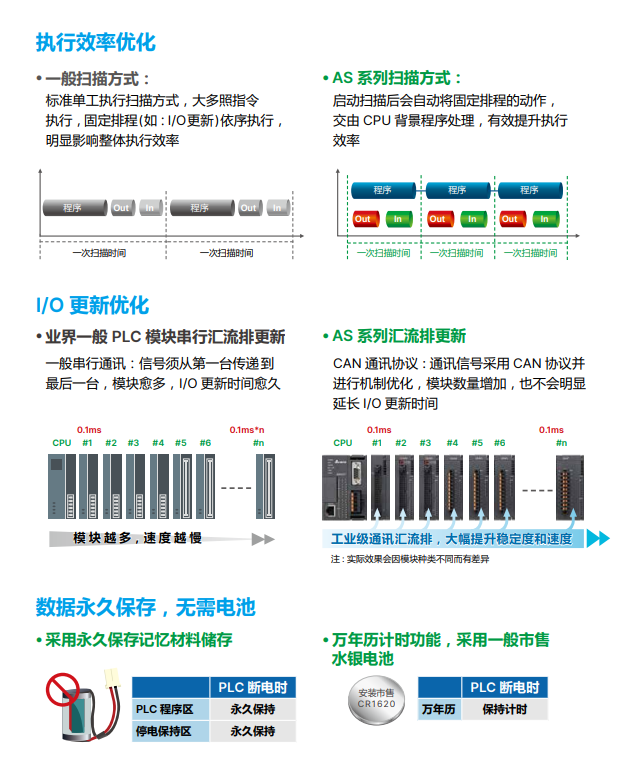

臺達AS 系列PLC，是專為自動化設備設計的高性能泛用型控制器。采用臺達自行開發的32- bit SoC CPU，大幅提升性能 (40k steps / ms)，至多可擴展32 臺模塊或至大1,024 點I/O；強大定位控制功能，可同時支持至多8 軸CANopen 運動網絡/ 6 軸200 kHz 脈沖控制，適用各種自動化設備，如電子制造、貼標、食品包裝、紡織設備等行業設備。AS 系列主機內置CANopen 網絡通訊和EtherNet/IP 工業網絡連接，實現高速數據傳輸。搭配專業、簡易的圖形化軟件界面ISPSoft V3.0，快速完成硬件和網絡設定，

內置多組行業專用功能模塊，方便客戶應用，并可設定多重密碼保護，提升系統安全性。采用無背板架構搭配臺達特有扣環設計，可「直上/ 直下」更換模塊，方便安裝。外觀造型簡潔利落，深灰色機殼抗污、防臟，適合惡劣的工業環境，并具備可回收利用、低污染、無鉛等特色，符合國際環保法規及資源再利用概念。
