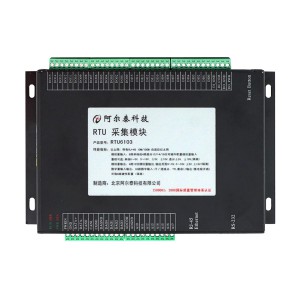

產品簡介
RTU6103系列遠程終端設備是公司集多年的開發、工程經驗設計的RTU產品，它可實現對工 業現場信號的采集和對現場設備的控制。RTU6103系列遠程終端設備的硬件基于功能強大的32位 ARM7核心的AT91SAM7X256處理器，擁有256K Flash、64K SRAM、16Mbit的數據存儲器、可配 置的開關量輸入/輸出、模擬量輸入、模擬量輸出，總線有RS-232、RS-485和10/100M自適應以太 網，并帶有兼容CAN2.0的總線接口。在板上還搭配***的溫濕度傳感器和RTC時鐘，為現場應用 提供功能強大的硬件平臺。與其他RTU 相比具有更優良的通訊能力，更大的存儲容量，更強的計 算功能，更方便的開發，更強的環境適應能力，可在惡劣環境下工作，具有多種配置和多種功能 的選擇，我們可根據用戶的實際需求進行量身定制、系統集成、開發和應用。
指標參數
|
模擬量輸入
|
通道數
|
單端8路/差分4路，帶隔離
|
|
精度
|
12/14/16位可硬件配置
|
|
量程
|
軟件可選：±10V（默認）、±5V、0~10V、0~5V
可硬件配置為0~20mA、4~20mA
|
|
總采樣頻率
|
100Hz
|
|
模擬量輸出
|
通道數
|
4路，帶隔離
|
|
精度
|
12位
|
|
量程
|
±10V（默認）、±5V、0~10V、0~5V
|
|
數字量
|
通道數
|
32路數字量輸入（干接點/濕節點、TTL兼容）/
數字量輸出（集電極開路）；可每8路配置為輸入或
輸出（隔離）（默認為16路輸入，16路輸出）
|
|
通訊接口
|
以太網接口
|
1路10/100M以太網口，自動偵測10/100M網絡環境
|
|
串口
|
1路九線制RS232接口，速率為9600bps；
1路RS485隔離接口，速率為9600bps；
|
|
CAN
|
1路CAN2.0隔離接口
|
|
其他接口
|
按鍵接口
|
1個，開機恢復出廠設置按鈕
|
|
指示燈
|
1個電源指示燈，1個運行指示燈，2個CAN工作指示燈
|
|
實時時鐘
|
內置，分辨率1s
|
|
系統參數
|
處理器
|
32位RISC處理器（ARM7TDMI），主頻為55MHz
|
|
存儲器
|
內置2MB 數據存儲器，8KB EEPROM，
256KB內部告訴Flash；64KB內部告訴ARAM
|
|
電源
|
9V~30VDC
|
產品配件
1. 網線：1根
2. 9芯孔對孔線：1條(交叉)
3. 產品光盤：1張
4. 保修卡：1張
5. 合格證：1張
