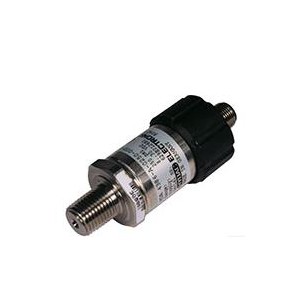

HDA 4300 系列壓力變送器具有陶瓷壓力測量元件和厚膜應變計，專為測量低壓范圍內的相對壓力而開發。

4 至 20 mA 或 0 至 10 V 的輸出信號允許連接所有 HYDAC ELECTRONIC GMBH 測量和控制設備以及行業標準控制和監測儀器。

主要應用領域是液壓和氣動中的低壓應用，特別是在制冷和空調技術、食品和制藥行業。

規格

類型	電子壓力變送器
型號代碼說明	HDA 4345-A-0010-000-F1
根據 UL 規范應用時的直流 (DC) 電源電壓	8 至 30 伏
電源電壓的殘余紋波	≤ 5%
電氣連接	公頭，3 極 + PE，EN175301-803 (DIN 43650)（提供連接器）
傳感器材料	陶瓷制品
導體數	2個
密封材料	氟碳彈性體 (FKM)
連接材料	不銹鋼
抗沖擊性根據 DIN EN 60068-2-6 在 10 至 500 Hz 每 6 毫秒	≤ 100 克
目前的消費	≤ 25 毫安
工作溫度范圍	-25 至 85 ºC
輸入測量范圍	10巴
分配	17
包子	EA

輸入數據

輸入過載壓力	32巴
輸入爆破壓力	48巴
機械連接類型	G1/4 A ISO 1179-2，外螺紋
機械連接尺寸	G 1/4 A，公頭
扭矩值	20牛·米15 磅·英尺

輸出數據

輸出信號	4 至 20 毫安
輸出允許負載電阻	R
輸出典型精度符合 DIN 16086 大設置（滿刻度）*	≤ ± 0.5 %
*大輸出精度符合 DIN 16086 *大設置（滿量程）	≤ ± 1 %
*小設置下的輸出典型精度*佳擬合直線 (BFSL)（滿量程）	≤ ± 0.25 %
*小設置下的輸出大精度**佳擬合直線 (BFSL)（滿量程）	≤ ± 0.5 %
輸出典型溫度補償零點（滿量程）	≤ ± 0.02 %/°C
輸出大溫度補償零點（滿量程）*	≤ ± 0.03 %/°C
輸出典型溫度補償范圍（滿量程）	≤ ± 0.02 %/°C
輸出大溫度補償范圍（滿量程）*	≤ ± 0.03 %/°C
*大設置下的輸出*大非線性符合 DIN 16086（滿量程）	≤ ± 0.5 %
輸出大遲滯（滿量程）*	≤ ± 0.4 %
輸出重復性（滿量程）	≤ ± 0.1 %
輸出上升時間	≤ 1 毫秒
每年輸出長期漂移（滿刻度）	≤ ± 0.3 %

環境條件

補償溫度范圍	-25 至 85 ºC
儲存溫度范圍	-40 至 100 ºC
流體溫度范圍	-25 至 100 ºC
流體溫度范圍注意事項	-20 ºC，帶 FPM 或 EPDM 密封件，-40 ºC 應要求提供
抗振性根據 DIN EN 60068-2-6 在 10 至 500 Hz 時	≤ 20 克
防護等級符合 DIN EN 605293	防護等級 65

引腳連接

引腳連接 1	信號+
引腳連接 2	信號-
引腳連接 3	無連接
引腳連接（接地）	住房

特殊功能

非常小的溫度誤差
優異的 EMC 特性
非常緊湊的設計
具有競爭力的價格/性能比

配件

可以在附件手冊中找到合適的附件，例如電氣母連接器。

筆記

提供電源電壓的反極性保護、過壓保護、覆蓋和短路保護。
保留技術修改的權利。
