菲尼克斯電氣可提供管理型和非管理型千兆工業以太網供電交換機，菲尼克斯交換機的這些產品通過IEC 61850認證，適用于DIN導軌安裝。即使在惡劣環境中也可組建安全強大的網絡：銅纜和光纖端口以及冗余功能可實現靈活系統聯網，輕松分段工業網絡。

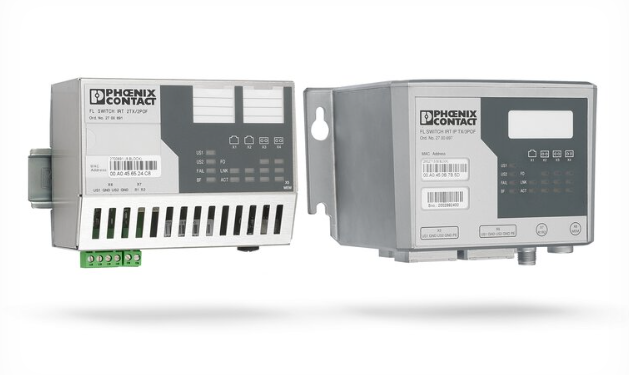

IRT管理型菲尼克斯交換機
FL SWITCH IRT系列交換機使用ERTEC控制器，是PROFINET應用的理想選擇。該系列交換機可優化PROFINET數據包的傳輸。由于內置PROFINET設備，F(xiàn)L SWITCH IRT可通過控制器全面配置與監控

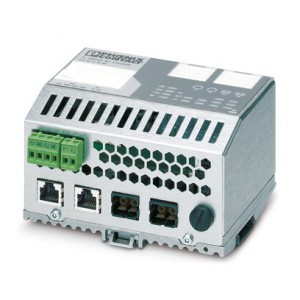

以太網交換機，兩個RJ45格式的端口和兩個POF SC-RJ格式的端口，用于PROFINET RT/IRT，可安裝在DIN導軌上

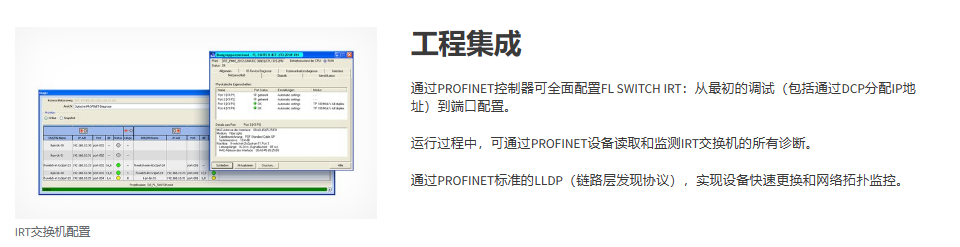

FL SWITCH IRT是適用于PROFINET應用的四端口交換機。ERTEC 400交換機的結構設計可實現PROFINET網絡內基礎元件的集成和診斷。交換機及其所有功能均可通過上級PROFINET控制器進行配置。使用現有的GSDML或FDCML文件，可輕松可靠地集成到上級工程系統內。
這些設備具有以下特征：
- 可在控制器上通過PROFINET協議進行診斷和參數設置。
- 使用PROFINET功能，可使用任何控制器對交換機進行參數設置并將其集成到工程系統內。
- 在PROFINET環境中用于拓?fù)錂z測的LLDP支持。
- DCP協議，用于直接從控制器進行IP地址分配。
- MEM PLUG參數存儲器，用于存儲設備配置。
- 適用于聚合物或PCF光纖的POF-SCRJ端口可用于現場組裝，包括通過PROFINET監控路徑質量以及直接在交換機上的診斷 LEDS。
- 采用ERTEC 400，F(xiàn)L SWITCH IRT產品系列的交換機可以支持PROFINET IRT（包括直通式方法）。
- 基于網絡的管理方式，便于在網絡瀏覽器中進行監控和配置。
- SNMP支持，用于使用標準IT工具進行監控和配置。
一、尺寸
|
尺寸圖
|
|
|
寬度
|
127 mm
|
|
高度
|
95 mm
|
|
深度
|
69 mm
|
二、材料規格
|
材料底板
|
壓鑄鋁，抗腐蝕
|
|
外殼材料
|
鋁，透明陽極化處理
|
三、安裝
四、接口
Ethernet
|
連接方式
|
RJ45
|
|
傳輸速度
|
10/100 MBit/s
|
|
傳輸原理
|
銅纜
|
|
傳輸長度
|
100 m (每個分段)
|
|
信號LED
|
電源電壓、數據傳輸、錯誤、鏈接、活動
|
|
通道數目
|
4 (RJ45端口)
|
POF/PCF
|
連接方式
|
POF SC-RJ
|
|
傳輸速度
|
100 Mbps (全雙工)
|
|
傳輸原理
|
POF-SCRJ
|
|
傳輸長度
|
***多至 100 m (取決于所使用的光纖)
|
|
波長
|
650 nm
|
|
通道數目
|
2 (SC-RJ)
|
五、產品屬性
|
類型
|
端子化設計
|
|
產品類型
|
交換機
|
六、交換機功能
|
基本功能
|
直通/存儲轉發交換機，符合IEEE 802.3標準，兩個優先級符合IEEE 802.1 P TCP/IP協議，支持DCP，集成Web服務器功能，PROFINET設備。
|
|
信號觸點控制電壓
|
24 V (典型)
|
|
信號觸點控制電流
|
典型
|
|
PROFINET一致性等級
|
Conformance-Class C
|
|
PROFINET設備功能
|
PROFINET-IO設備
|
|
PROFINET規格
|
PROFINET-IO RT/IRT, Spec. 2.x
|
|
冗余
|

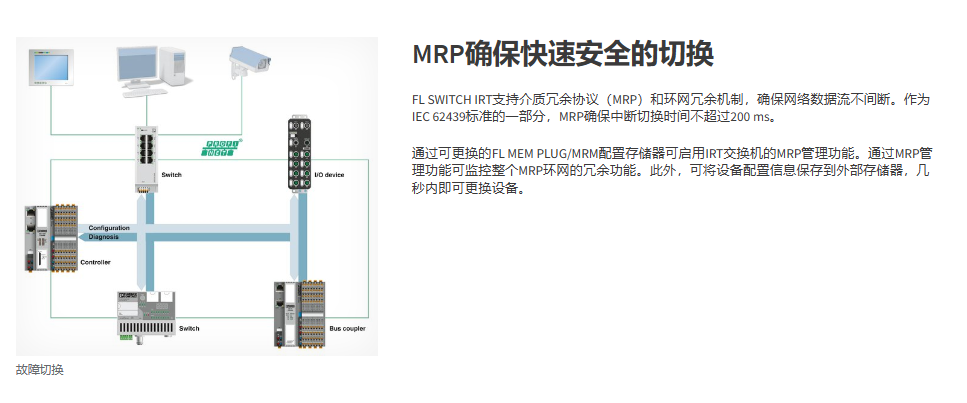

MRP (Media Redundancy Protocol)
|
|
診斷和狀態指示燈
|
LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網 端口3個LED（鏈接、活動和光纖狀態），以及BF（總線失靈）
|
|
支持的瀏覽器
|
Internet Explorer 5.5 或更高版本
|
七、安全功能
|
基本功能
|
直通/存儲轉發交換機，符合IEEE 802.3標準，兩個優先級符合IEEE 802.1 P TCP/IP協議，支持DCP，集成Web服務器功能，PROFINET設備。
|
八、電氣特性
|
本地診斷
|
US1/2 供電電壓US1、US2 綠色LED燈
|
|
FAIL Div. 紅色LED
|
|
連接 連接狀態 綠色LED燈
|
|
ACT 接收／發送信息 綠色LED燈
|
|
BF 總線錯誤 紅色LED
|
|
光纖 橙色LED
|
|
額定條件下的***大功耗
|
5.64 W
|
|
試驗區段
|
在以太網端口之間 1500 V AC 1 min.
|
|
24 V電源 (US) / FE 500 V DC 1 min.
|
|
傳輸介質
|
銅
|
九、電源
|
電源電壓 (DC)
|
24 V DC (冗余)
|
|
電源電壓范圍
|
18.5 V DC 30.2 V DC
|
|
連接電源
|
通過 COMBICON，可連接導線***大橫截面 2.5 mm²
|
|
殘波
|
3.6 VPP (在允許的電壓范圍內)
|
|
***大電流耗量
|
235 mA
|
|
典型電流耗量
|
235mA (US = 24 V DC)
|
|
電流損耗
|
235 mA (24 V DC)
|
