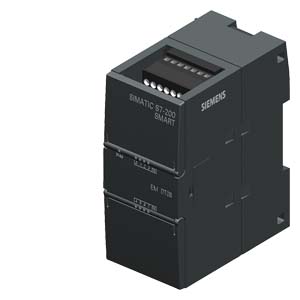

SIMATIC S7-200 SMART， 數字輸出 SM DT08， 8 DO，24V DC，晶體管 0.75 A |
| 一般信息 |
| 產品類型標志 |
SM DT08，DQ 8x24 VDC/0.75 A |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，典型值 |
95 mA; 5 V DC 來自 CPU 模塊 |
| 數字輸入 |
| 數字輸入端數量 |
0 |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| ● 在組件中 |
2 |
| M 開關 |
否 |
| P 開關 |
是 |
| 短路保護 |
否 |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.75 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0”的***大值 |
0.1 V |
| ● 對于信號 “1”，***小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.75 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.75 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
750 mA |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
50 µs |
| ● 從 ”1” 到“0”，***大值 |
200 µs |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
是 |
| ● 用于增加功率 |
是 |
| ● 用于冗余控制負載 |
是 |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
3 A |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
3 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
3 A |
| 所有其他安裝位置 |
| — ***高可達 40 ℃，***大值 |
3 A |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 用于輸出端狀態 |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
500V AC 持續 1 分鐘 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
147 g |
