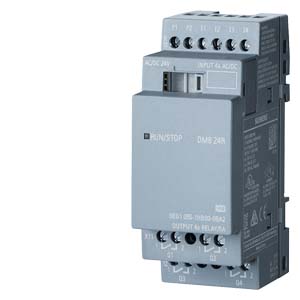

LOGO! DM8 24R 擴展模塊， SV/E/A：24V/24V/繼電器，2TE 4 數字輸入/4 數字輸出，AC/DC/NPN 輸入 用于徽標！8 |
| 安裝方式/安裝 |
| 安裝 |
在帽形軌道 35 mm 上，2 個部件單元寬度 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 額定值 (AC) |
|
| ● AC 24 V |
是 |
| 電源頻率 |
| ● 允許范圍，下限 |
47 Hz |
| ● 允許范圍，上限 |
63 Hz |
| 數字輸入 |
| 數字輸入端數量 |
4 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC/DC |
| ● 對于信號“0” |
AC/DC < 5 V |
| ● 對于信號“1” |
AC/DC > 12 V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1.1 mA |
| ● 對于信號“1”，典型值 |
2.63 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
1.5 ms |
| — 從“1”到“0”時，***大值 |
15 ms |
| 數字輸出 |
| 數字輸出端數量 |
4; 繼電器 |
| 短路保護 |
否 |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
1 000 W |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
5 A |
| ● 針對信號“1”的***小負載電流 |
100 mA |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
2 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 機械，***大值 |
10 Hz |
| 繼電器輸出端 |
| 觸點的通斷能力 |
| — 電感負載時的***大值 |
3 A |
| — 電阻負載時的***大值 |
5 A |
| EMV |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 B 適用于居民區中的應用 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| CSA 許可 |
是 |
| UL 許可 |
是 |
| FM 許可 |
是 |
| 根據 IEC 61131 標準開發 |
是 |
| 符合 VDE 0631 |
是 |
| 船舶建造許可 |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C; ES03 以上：-20 °C |
| ● ***大值 |
55 °C |
| 尺寸 |
| 寬度 |
35.5 mm |
| 高度 |
90 mm |
| 深度 |
58 mm |
