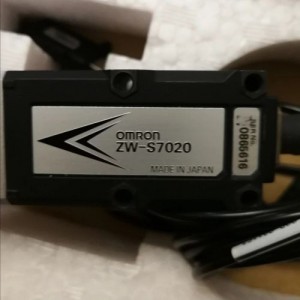

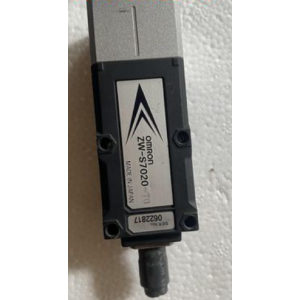

ZW-S7020 0.3M OMRON 歐姆龍光纖同軸位移傳感器傳感頭

點擊圖片查看原圖

品牌：	歐姆龍
光點直徑：	φ70μm
靜止分辨率 *：	0.008μm
電纜長度：	0.3m
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2025-05-21 16:52
瀏覽次數：	270

店鋪基本資料信息

歐姆龍傳感器服務商
[VIP第9年] 指數:9
通過認證 [誠信檔案]
聯系人黃經理(女士) 銷售經理
會員 [當前離線]
郵件hqq@chgude.com
電話15821418956
地址上海市寶山區富聯一路98弄6號

產品詳細說明

傳感頭

項目	ZW-S7010	ZW-S7020	ZW-S7030	ZW-S5010	ZW-S5020	ZW-S5030
適用傳感器控制器	ZW-7000□			ZW-5000□
測定中心距離	10mm	20mm	30mm	10mm	20mm	30mm
測量范圍	±0.5mm *1	±1mm *1	±2mm *1	±0.5mm	±1mm	±2mm
*靜止分辨率 2**	0.004μm	0.008μm	0.016μm	0.004μm	0.008μm	0.016μm
*線性度 3**	±0.45μm	±0.9μm	±2.0μm	±0.45μm	±0.9μm	±2.0μm
光點直徑 (測量范圍內整區) *4	φ50μm	φ70μm	φ100μm	φ9μm	φ13μm	φ18μm
*測量周期 5**	20μs～400μs			80μs～1600μs
使用環境照度	物體表面照度30000Lx以下：白熾燈
環境溫度范圍	工作時：0～+50℃、保存時：-15～+60℃ (不結冰、不凝露)
環境濕度范圍	工作時/保存時：35～85%(不凝露)
保護構造	IP40(IEC60529)
振動(耐久)	10～150Hz(單振幅0.35mm)、 X/Y/Z各方向 80分鐘
沖擊(耐久)	150m/s²、6個方向、各3次(上下、左右、前后)
*溫度特性 6**	0.6μm/℃	1.1μm/℃	1.8μm/℃	0.6μm/℃	1.1μm/℃	1.8μm/℃
LED的安全性	風險組1(IEC62471)
材質	箱體：鋁壓鑄光纜包層部：PVC 校準ROM：PC
光纜長度	0.3m、2m(耐彎曲電纜)
光纜小彎曲半徑*	20mm
絕緣電阻(校準ROM)	外殼與所有端子間：20MΩ(250V兆歐表)
耐壓(校準ROM)	外殼與所有端子間：AC1000V、50/60Hz、1分鐘
重量	光纜長度0.3m　約170g 光纜長度2m　約180g
附件	校準ROM固定用螺釘(M2)、吊帶(2個)、使用說明書、使用注意事項			校準ROM固定用螺釘(M2)、吊帶(1個)、使用說明書、使用注意事項

*1.測量范圍在測量周期為28μs以上時
*2.在測量中心距離對本公司標準鏡面對象物體進行平均次數16384次測量時的實效值
與出口貿易管理法規對應控制器(ZW-7000T/5000T)連接時，無論傳感頭和設定條件如何，***小分辨率都為0.25μm。
*3.設定本公司標準對象物體的材質：相對于鏡面測量時的理想直線的誤差
*4.以測量波長的峰值光強度的1/e²(13.5%)定義的實效值
*5.連接了5m以上的延長用光纖電纜時，測量周期(曝光時間)的設定范圍會發生變化。
*6. 用鋁夾具固定傳感頭和對象物體之間，在相同溫度環境下設置傳感頭和控制器時的測量中心距離的測量值變化量

更多ZW-7000 / 5000系列傳感器參數詳情可查看： ZW-7000.pdf
