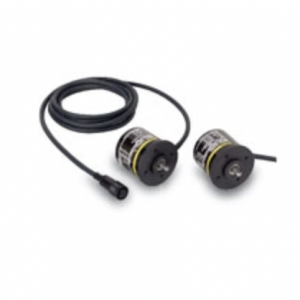

E6CP-A 歐姆龍絕對編碼器絕對型外徑φ50 （通用）

絕對型

外徑：φ50

分辨率：256 （8位）

輕量（塑料本體）

本體

電源電壓	輸出形式	分辨率 (分割)	凸輪定位器H8PS 的連接用連接器	型號
DC5～12V	集電極開路輸出	important;">256 (8位)	important;">無	E6CP-AG3C 256P/R 2M
DC12～24V			important;">無	E6CP-AG5C 256P/R 2M
DC12～24V			important;">有	E6CP-AG5C-C 256P/R 2M

注：連接凸輪定位器H8PS時，請務必使用連接器型的E6CP-AG5C-C。其它的不能使用。

附件（另售）

種類	型號	備注
耦合器	E69-C06B	E6CP-AG3C、E6CP-AG5C附帶。
	E69-C68B	不同直徑型
	E69-C610B	不同直徑型
	E69-C06M	金屬型
伺服安裝支架	E69-2	附屬于商品內。3個1套
延長導線	E69-DF5	important;">5m	還備有15m、98m型。
	E69-DF10	important;">10m
	E69-DF20	important;">20m

詳情請參見旋轉編碼器附件。

形式		E6CP-AG3C	E6CP-AG5C	E6CP-AG5C-C
電源電壓		DC5V-5%～12V+10% 紋波 (p-p) 5%以下	DC12V-10%～24V+15% 紋波 (p-p) 5%以下
*消耗電流 1**		90mA以下	70mA以下
分辨率(脈沖)		256 (8位)
輸出代碼		格雷二進制
輸出形式		集電極開路輸出
出力容量		施加電壓：DC28V以下負載電流：16mA以下殘留電壓：0.4V以下(負載電流16mA時)
**高響應頻率 2		5kHz
邏輯		負邏輯(H＝ “0”、L＝ “1”)
精度		±1°以下
旋轉方向		CW (從軸側看為向右轉)時輸出代碼增加
輸出開始、結束時間		1μs以下(控制輸出電壓16V、負載電阻1kΩ、輸出導線2m以下)
起動轉矩		0.98mN·m以下
慣性力矩		1× 10^-6kg·m²以下
***大軸負載	徑向	29.4N
***大軸負載	軸向	19.6N
允許高轉速*		1,000r/min
環境溫度范圍		工作時：-10～+55℃、保存時：-25～+85℃ (無結冰)
環境溫度范圍		工作時、保存時：各35～85%RH (無結露)
絕緣電阻		200MΩ以上(DC500V兆歐表)導線端整體與外殼間
耐電壓		AC500V 50/60Hz 1min 導線端整體與外殼間
振動(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		1,000m/s² X、Y、Z各方向 3次
*保護結構 3**		IEC標準 IP50
連接方式		導線引出型(標準導線長2m)		連接器連接型(標準導線長度2m)
材質	外殼	ABS
	本體	聚苯硫醚
	軸	SUS416
	安裝支架	鐵鍍鋅
質量(包裝后)		約200g
附件		耦合器(連接器連接型除外)、伺服安裝支架、六角扳手（連接器連接型除外）、使用說明書
