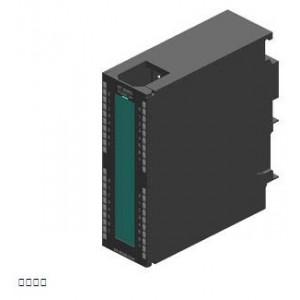

西門子 6ES7650-8BK60-0AA0 模擬輸出模塊
 |
ET 200PA SMART，模擬輸出 電位隔離， 8 AO U/I,診斷， 分辨率 11/12 位，40針， 在 650-8PH 中需要 |
| 一般信息 |
| 產品功能 |
| ● 時鐘同步模式 |
不 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是的 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
340 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
6 W |
| 模擬輸出 |
| 模擬輸出端數量 |
8 |
| 電壓輸出，短路保護 |
是的 |
| 電壓輸出，短路電流，***大值 |
25 mA |
| 電流輸出，空載電壓，***大值 |
18 V |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是的 |
| ● 1 V 至 5 V |
是的 |
| ● -10 V 至 +10 V |
是的 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是的 |
| ● -20 mA 至 +20 mA |
是的 |
| ● 4 mA 至 20 mA |
是的 |
| 執行器連接 |
| ● 對于四線制接口電壓輸出 |
是的 |
| ● 對于兩線制接口電流輸出 |
是的 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k |
| ● 電壓輸出端的電容負載，***大值 |
1 µF |
| ● 電流輸出端的***大值 |
500 |
| ● 電流輸出端的電感負載，***大值 |
10 mH |
| 外部應用電壓和電流的毀壞限制 |
| ● 相對于 MANA 的輸出端電壓 |
18 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20） |
| ● 電流，***大值 |
50 mA; DC |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位 |
| ● 轉換時間（每個通道） |
0.8 ms |
| 起振時間 |
| ● 對于電阻負載 |
0.2 ms |
| ● 對于電容負載 |
3.3 ms |
| ● 對于電感負載 |
0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) |
| 誤差/精度 |
| 輸出波紋（與輸出范圍有關，帶寬 0 至 50 kHz），(+/-) |
0.05 % |
| 線性錯誤（與輸出范圍有關），(+/-) |
0.05 % |
| 溫度錯誤（與輸出范圍有關），(+/-) |
0.002 %/K |
| 輸出端之間的串擾，***小值 |
40 dB |
| 25 °C 時起振狀態下的重復精度（與輸出范圍有關），(+/-) |
0.05 % |
| 整個溫度范圍內的操作錯誤限制 |
| ● 電壓，與輸出范圍有關，(+/-) |
0.5 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.6 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸出范圍有關，(+/-) |
0.4 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.5 % |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是的; 可參數化 |
| 可接入替代值 |
是的; 各個通道，可參數化 |
| 報警 |
| ● 診斷報警 |
是的; 可參數化 |
| 診斷 |
| ● 診斷信息可讀 |
是的; 可能 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是的 |
| 電位隔離 |
| 模擬輸出電位隔離 |
| ● 在通道之間 |
不 |
| ● 在通道和背板總線之間 |
是的 |
| ● 在通道和負載電壓 L+ 之間 |
是的 |
| ● 在通道和電子元件電源電壓之間 |
是的 |
| 允許的電位差 |
| MANA 和內部接地 (UISO) 之間 |
75 V DC/60 V AC |
| S 和 MANA (UCM) 之間 |
DC 3 V |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
272 g |
