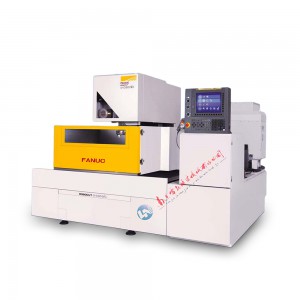

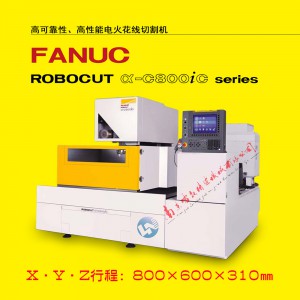

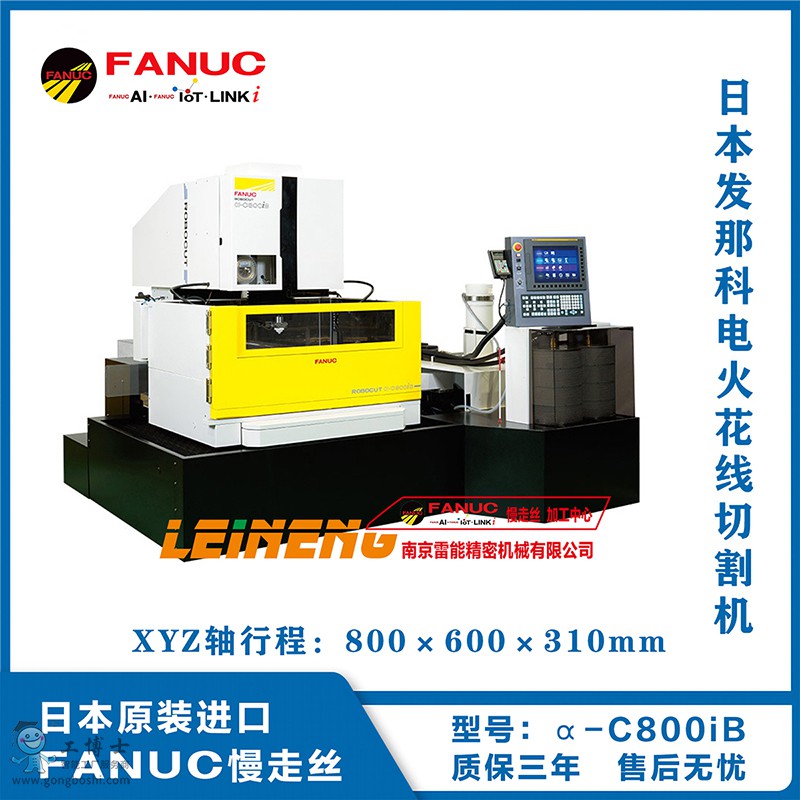

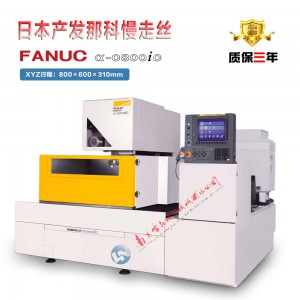

發那科慢走絲 FANUC慢走絲α-C800iC基本介紹
發那科（FANUC）自一九七五年開始生產慢走絲線切割機（FANUC WEDM）以來，經過數十年不間斷的技術更新，發那科（FANUC）已成為世界**線切割機床生產廠家之一。發那科慢走絲線切割機（FANUC WEDM）以高速度、高精度、高可靠性、低成本維護及智能化享譽業內，被廣泛應用于模具，醫療和超硬材料制造行業，在日本、歐美、東南亞具有很高的市場占有率。
發那科慢走絲 FANUC慢走絲α-C800iC性能特點
發那科慢走絲（FANUC慢走絲）型號：α-C400iC、α-C600iC、α-C800iC、發那科慢走絲所有機型均為日本原裝進口，所有機型提供36個月保修。配合FANUC系統、溫度補償、固定料芯、三維坐標旋轉、高**自動穿絲、實現高品位切割加工。
發那科慢走絲 FANUC慢走絲α-C800iB技術參數
一、設備的型號、規格、參數及性能
1、設備的主要機械參數：
|
規格項目
|
a-C800iC
|
|
加工方式
|
浸漬加工／沖洗加工
|
|
*大工件尺寸
|
無升降門
|
標準
|
/
|
|
選項
|
/
|
|
有升降門
|
標準
|
1250 ´ 975 ´ 300mm
|
|
選項
|
1250 ´ 975 ´ 500mm
|
|
*大工作物重量
|
3000kg
|
|
工作臺面尺寸
|
1132×820mm
|
|
工作臺X、Y行程
|
800×600mm
|
|
Z 軸行程
|
310mm(選項: 510 mm)
|
|
UV 軸行程
|
±100mm×±100mm
|
|
機床重量（包含干燥狀態的水箱）
|
約4200kg
|
|
驅動電機
|
X/Y 軸
|
FANUC AC 伺服電機aiF 8/3000-B
|
|
U/V 軸
|
FANUC AC 伺服電機aiF 1/5000-B
|
|
Z 軸
|
FANUC AC 伺服電機aiF 2/5000-B
|
|
*大工作臺進給速度
|
2000mm /min
|
|
使用線徑
|
Φ0.1 ～ Φ0.3mm
|
|
線張力
|
250 ～ 2500g
|
|
進線速度
|
1 ～15m/min
|
|
*小工作臺移動量
|
0.0001mm
|
|
*大錐角
|
標準
|
±30°/150mm
|
|
選項
|
±45°/70mm
|
|
導線嘴
|
沖模導線嘴
|
|
*大線重量
|
標準
|
16kg
|
| |
|
|
|
|
2、設備的主要性能參數：
|
1)
|
*大切割效率：330mm2/min
|
|
2)
|
機床消耗功率：13KVA ；
|
|
3)
|
電極絲直徑：Ф0.10～Ф0.30mm；
|
|
4)
|
走絲速度：<15 M/min ；
|
|
5)
|
*佳粗糙度：Ra≤0.19μm；
|
|
6)
|
精度（按JIS標準）：
|
|
X軸的定位精度：±0.0025mm ；
X軸的重復定位精度：±0.002mm ；
Y軸的定位精度：±0.0025mm ；
Y軸的重復定位精度：±0.002mm ；
U、V軸的定位精度：±0.005mm ；
U、V軸的重復定位精度：±0.003mm ；
|
|
7)
|
高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線）
|
|
8)
|
控制裝置：FANUC Series 31i-WB
|
|
上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。
|
