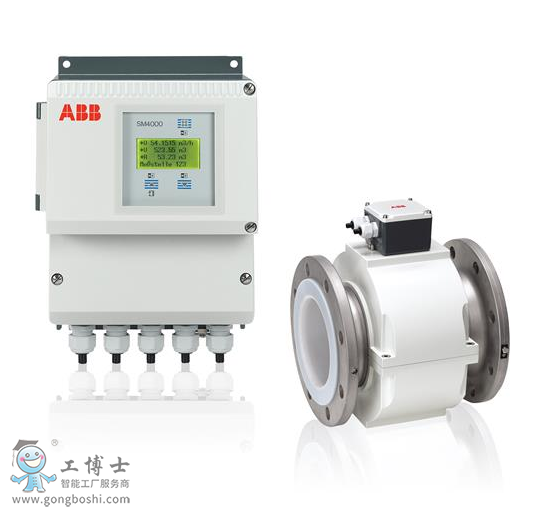

電磁流量計FSM4000

FSM4000是一款堅固耐用型流量計，針對苛刻環境應用�？梢杂糜谝恍╆P鍵場合，高精度的過程參數測量可以節約寶貴資源，應用范圍廣泛。

---

ScanMaster是一款診斷和查驗工具，適用于ProcessMaster FEP300和FEP500以及HygienicMaster FEH300和FEH500系列電磁流量計。

　
1.1工作原理

　　ABB Automation Products的交流勵磁的電磁流量計（FSM）是測量各類具有規定小電導率的液體、漿液和泥漿流的理想流量計，它們測量準確，不產生附加壓降，沒有移動或凸出部件，不磨損，抗腐蝕，可以在所有現存的管道上安裝。

　　ABB自動化產品的交流勵磁的電磁流量計（FSM）是測量各類具有規定小電導率的液體、漿液和泥漿流的理想流量計，它們測量準確，不產生附加壓降，沒有移動或凸出部件，不磨損，抗腐蝕，可以在所有現存的管道上安裝。 “ABB Automation Products”的“FSM”經受多年考驗，證明它是化工、藥、市政供水、污水處理以及食品和造紙工業領域中的***儀器。

　　“ABB自動化產品”的“FSM”經受多年考驗，證明它是化工、藥、市政供水、污水處理以及食品和造紙工業領域中的儀器。 1.2測量原理1.2測量原理 法拉第感應原理是電磁流量計的基礎，當導體切割磁力線運動時導體中就會產生感應電勢。

　　法拉第感應原理是電磁流量計的基礎，當導體切割磁力線運動時導體中就會產生感應電勢。 本原理適用于導電流體流過垂直于磁場方向的測量管（見原理圖）。

　　本原理適用于導電流體流過垂直于磁場方向的測量管（見原理圖）。 UE~B.D . vUE~B.D.V型 流體中的感應電壓由位于直徑方向彼此相對的兩個電極測出。信號電壓U,正比于電磁感應強度B、電極距離D和平均流速v。由于磁感應強度B和電極間距離D是常數，則信號電壓UE與平均流速√之間成比例關系。計算體積流量公式UE~QV。信號電壓UE與流量呈線性正比關系。

　　流體中的感應電壓由位于直徑方向彼此相對的兩個電極測出。信號電壓U,正比于電磁感應強度B、電極距離D和平均流速v。由于磁感應強度B和電極間距離D是常數，則信號電壓UE與平均流速√之間成比例關系。計算體積流量公式UE~QV。信號電壓UE與流量呈線性正比關系。
