概述：

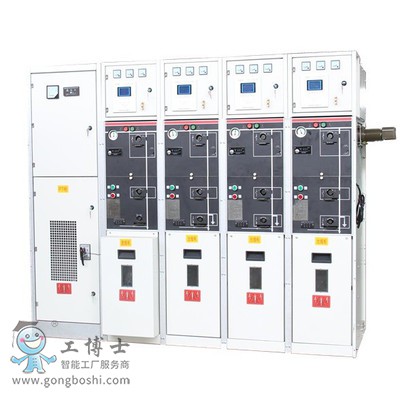

      SRM16-12/24型SF6氣體絕緣緊湊型金屬封閉開關設備（以下簡稱充氣柜）采用模塊化設計，以其固定式與靈活擴展的**統一，以適合終端用戶或網絡節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜分接箱的需要，具有結構緊湊、安全可靠、長壽命、免維護的特點。



正常使用條件：



海拔高度               ≤3000米

環境溫度              **溫度+55**溫度-45℃

濕度                  ***大平均相對濕度

                       24小時測量≤95%，1個月測量≤90%

抗震能力               地震烈度不超過8度







技術特性：



SF6氣體壓力  20℃下為0.4bars（相對壓力）

年泄漏率≤0.25‰/年

浸水試驗 水下施加0.3 bars的壓力/24小時

燃弧試驗 有滅弧器20kA/1s無滅弧器16kA/1s

防護等級  SF6氣室   IP67





母線：





開關柜內母線400mm2Cu

開關柜接地母線160mm2Cu 一螺栓直徑；M10

氣室不銹鋼殼厚度 2.5mm

熔斷器筒   IP67，開關柜外殼 IP4X





 技術參數：
