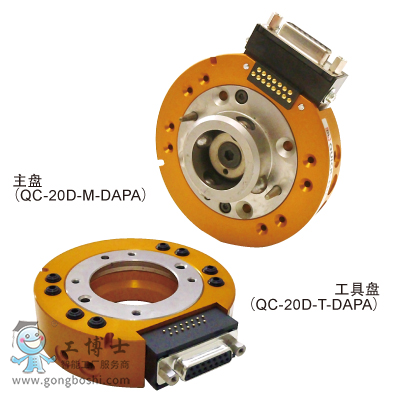

BL(必愛路)快換器 QUICK-CHANGE QC-20D
主盤添附品
內六角碟形螺栓（M4×30）×4
定位用階梯平行銷×1
密封板、O型圈、碟形螺絲出貨時
已安裝在本體上。
QC-20D
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。
機械式故障保險機構
拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤頁不會分離。
主要規格
| 本體 |
| 可搬運重量（額向定負荷） |
196N（20kg） |
| 位置再現精度 |
±0.015mm |
動態允許
扭矩 |
彎矩方向(Tx,Ty) |
113.6Nm（1,160kgfcm） |
| 扭轉方向(Tz) |
156.8Nm（1,600kgfcm） |
| 鎖緊力（氣壓0.49MPa） ※1 |
2,059N（210kgf） |
| 材質 |
機架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ90×H45.4mm |
產品重量
（本體部） |
主盤 |
515g |
| 工具盤 |
355g |
| 分合機構部 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 容許溫度濕度范圍 |
050℃、3590%（不結露） |
| 任選件 |
| 任選件 |
DXPA |
電氣信號 |
無 |
| 氣壓孔 |
M5×8個 |
| DXPB |
電氣信號 |
無 |
| 氣壓孔 |
M5×12個 |
| DAPA |
電氣信號
Max.3A DC50V
觸點探頭式 |
3A×15個
（D輔助連接端子） ※2 |
| 氣壓孔 |
M5×8個 |
| DAPB |
電氣信號
Max.3A DC50V
觸點探頭式 |
3A×15個
（D輔助連接端子） ※2 |
| 氣壓孔 |
M5×12個 |
| DBPA |
電氣信號
Max.3A DC50V
觸點探頭式 |
3A×30個
（D輔助連接端子） ※2 |
| 氣壓孔 |
M5×8個 |
