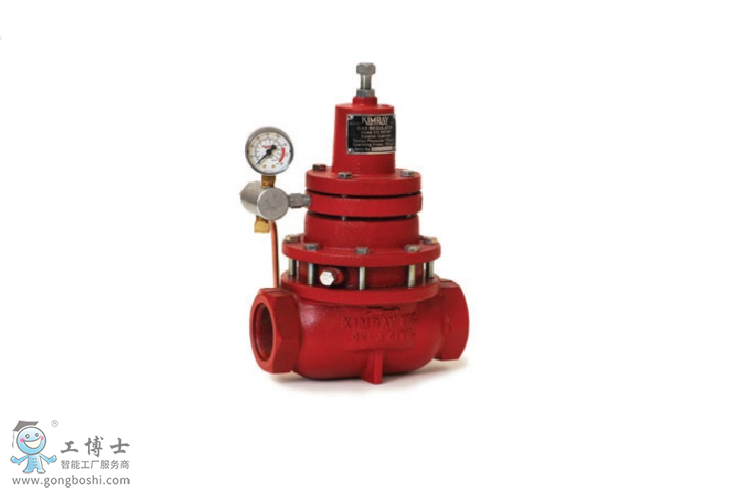

Kimray凱姆雷300系列背壓調節器
連接方式：不擴散條約射頻法蘭
連接尺寸：1“ 2” 3“ 4” 6“
申請：油分離器，流量處理機，壓縮機站的通風管，氣體收集系統。
壓力范圍：3至280 psig
行動：

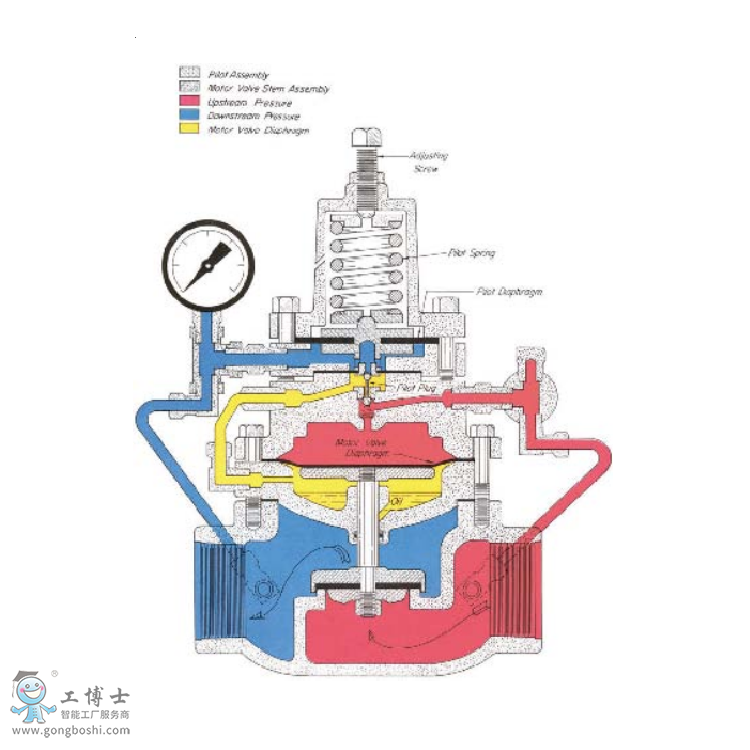

飛行員總成和發動機閥桿總成(交叉)是調節器中**的運動單元。這個先導插頭由兩個硬連接的不銹鋼球組成。在一起。先導塞的上座是馬達閥。隔膜壓力入口(紅色至黃色)。較低的座位引水塞是壓力通風口(黃色到大氣)。閥蓋中的先導彈簧加載領航組件，并在上游的底面與之相對。壓力(紅色)
假設使用調整螺釘的設定壓力大于上游壓力(紅色)試點大會被迫向下在導航儀彈簧旁邊。引航插頭的下座(黃色到大氣)是封閉的，上面的座位是先導插頭(紅到黃)打開。這使得完全向上流壓力(紅色)負載馬達閥。馬達的面積閥瓣隔膜是馬達閥座面積的兩倍，確保積極的關閉。
當上游壓力(紅色)上升到設定壓力時，飛行員大會向飛行員移動。彈簧先關閉上座(紅到黃)，然后打開壓力通風口(黃色到大氣)。作為馬達閥隔膜壓力(黃)降低，上游在馬達閥座下面作用的壓力(紅色)，打開閥門。通過馬達釋放上游壓力(紅色)閥門，飛行員大會采取兩個座位的位置。引線插頭都關閉了。
間歇放血引流閥，三通閥的動作先導塞靠在閥座上調整馬達閥隔膜壓力(黃色)，電機閥桿的重新定位裝配以適應任何流量�？焖俚�定的重新定位會產生真正的節流動作。
