線路供電電壓、線路電流以及電樞電壓都可以在 SINAMICS DC MASTER 持續感測。



可以從這些數值量探測可能出現的通訊故障（逆變器換相故障 - 逆變器直通），從而可以啟動以下措施：



1. 在 SINAMICS DC MASTER 內立即禁止觸發脈沖。



2. 轉換器向 SIMOREG CCP 發出“關斷命令”（通過串口）。



3. SIMOREG CCP 會通過連接與所有晶閘管反并聯的預充電遏止電容器來關閉晶閘管。這樣一來，電流會從變頻器換相輸送給 SIMOREG CCP。遏止電容器開始通過收到的電流放電，而后會利用反極性充電。當遏止電容器的電壓達到電機 EMF 的值時，電樞電流開始下降。但是，電樞電壓會持續升高。當它達到極限值時，電阻器會切入，它會在電流下降的剩余階段吸收從電機反饋回來的能量。



4. SINAMICS DC MASTER 會發出故障信息。



5. SIMOREG CCP 會利用反極性對遏止電容器重新充電，這樣就可以進行新的遏止運行了。



每次接入線路供電電壓時（例如通過線路接觸器）SIMOREG CCP 需要等待大約 3 秒鐘時間，必須等待遏止電容器充電才能使用。



遏止運行之后，SIMOREG CCP 也會等待需要一個特定的時間才能再次使用。時間長度取決于遏制過程期間以及之后瞬間的運行情況一方面，SIMOREG CCP 上的遏止電容器必須利用反極性充電到所需的值（大約 10s）。另一方面，在電樞電流降低時把電能變?yōu)闊岬臄夭ㄆ麟娮栊枰�一定的冷卻時間，該時間可以使用軟件中的算法計算。根據需要消耗的電能量，這需要大約 20 分鐘。



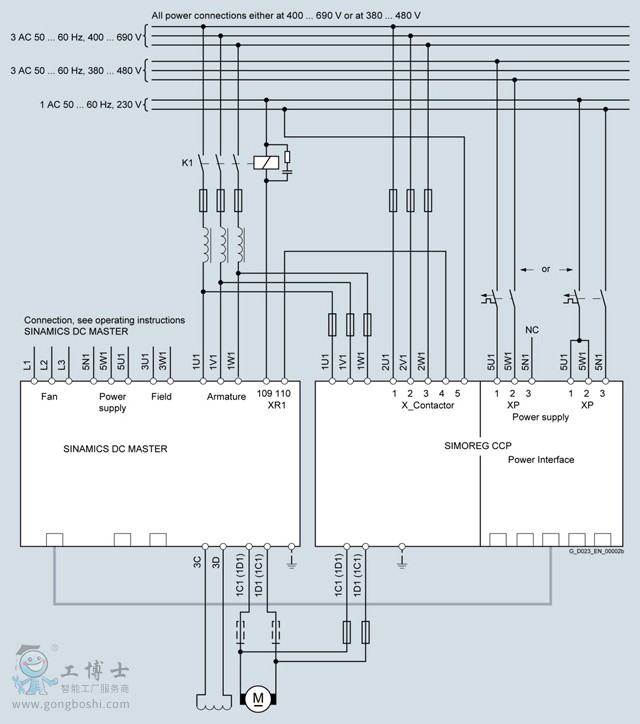

SINAMICS DC MASTER 具有針對試運行、運行、監視和SIMOREG CCP 診斷的設置和監視參數。SIMOREG CCP 的狀態通過連接器發送，而它的觸發和故障狀態信息使用故障和報警信息發出。



SINAMICS DC MASTER 與 SIMOREG CCP 之間的數據交換通過串口實現。
