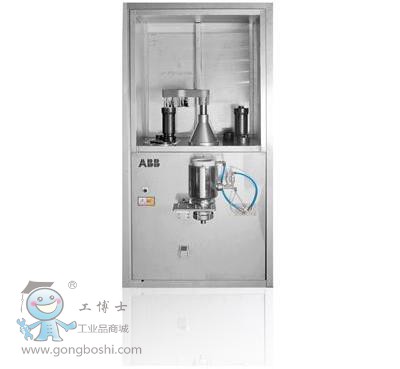

緊湊型 CBS II
ABB下一代機器人彈匣式旋杯系統實現高速高效噴涂
當前唯一適合內充電水性漆噴涂的全集成機器人解決方案，換色更快更輕更省時.
通過伺服電機實施運行控制：
- 精度更高
- 主軸無需氣動控制
雙DCU（輸送控制單元）配置：
- 旋進式充料給料
傳動系統升級：
- 新型傳動單元便于彈匣式旋杯系統與現有設備集成
機柜設計改良：
- 柜體由機加工鑄鋁制成
- 接觸涂料的表面均貼覆不銹鋼板
| 一般規格 |
|
|
| |
軸數 |
4軸：CBS軸1、軸2 + DCU 2軸 |
| |
重量 |
300 kg |
| |
尺寸* |
見下圖 |
| |
防爆認證 |
Exi/Exp防爆保護，適用危險區Zone 1和Zone 21（歐洲）及Division I，Class I、II。 |
| |
空傳噪音 |
< 72dB (A) Leq（據機械指令MD 2006/42/EC測定） |
| （工作區外的聲壓水平） |
| |
*小液體流量 |
視液體粘度、系統壓力、產品涂層精度和泵磨損情況而定。實際*小流量應根據實際液體樣本進行測定。 |
| |
防護等級 |
IP67 |
| |
環境溫度 |
0°C - +40°C (建議*高環境溫度< 30℃） |
| |
相對濕度 |
*高95%，無凝露 |
| （運輸、儲藏和運行中的機器人整機） |
| |
|
|
| |
CBS 功耗 |
|
| |
典型持續噴涂過程 |
500W |
| |
|
|
| |
CBS 機器人軸 |
|
| |
軸 1 |
夾具臂上下運動 |
| |
軸 2 |
夾具臂水平旋轉 |
| |
DCU1 |
活塞上下運動 |
| |
DCU2 |
活塞上下運動 |
| CBS 功耗 |
|
|
| |
典型持續噴涂過程 |
500W |
| |
|
|
| |
CBS 機器人軸 |
|
| |
軸 1 |
夾具臂上下運動 |
| |
軸 2 |
夾具臂水平旋轉 |
| |
DCU1 |
活塞上下運動 |
| |
DCU2 |
活塞上下運動 |
| |
|
|
| |
機器人軸定義 |
|
| |
一套完整的機器人系統*多可有12軸，下表顯示各軸定義。 |
| |
軸 1-6 |
噴涂機器人 |
| |
軸 7 |
小車 |
| |
軸 8 |
CBS 軸 2, 夾具臂水平旋轉 |
| |
軸 9 |
CBS 軸 1, 夾具臂升降 |
| |
軸 10 |
DCU 1, 活塞上下運動 |
| |
軸 11 |
DCU 2, 活塞上下運動 |
