通用KTC拉桿系列直線位移傳感器用于對位移或者長度進行精確測量。測量行程75mm~1250mm，兩端均有4mm返沖行程，線性精度0.1%~0.04%FS，重復精度±0.013mm。傳感器的結構設計保證安裝方便，牢固可靠。外殼進行了陽極處理，外觀靚麗，抗腐蝕，內置導電塑料測量單元，無溫漂，壽命長，保證運行順滑。密封防護等級IP67，DIN430650鍍銀插座，適用范圍廣信號傳輸更穩定，拉桿球具有0.5mm自動對中功能，公司從國外進口的專用線性修刻系統，電阻修刻技術不僅可以滿足您的線性度要求，而且可以根據客戶的要求修刻電阻值的大小。
KTC拉桿系列參數表（表一）
|
公稱行程規格 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
||||||||||
|
電阻行程(A.E) |
mm |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
327.5 |
352.5 |
||||||||||
|
機械行程(M.T) |
mm |
82.5 |
108 |
133 |
158 |
183.5 |
208.5 |
233.5 |
259 |
284 |
309 |
334.5 |
359.5 |
||||||||||
|
相對線性精度(FS) |
±% |
0.15 |
0.08 |
0.05 |
|||||||||||||||||||
|
電阻值±10% |
KΩ |
5 |
|||||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
|||||||||||||||||||||
|
建議輸出環電流 |
μA |
1 |
|||||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||||||||||||
|

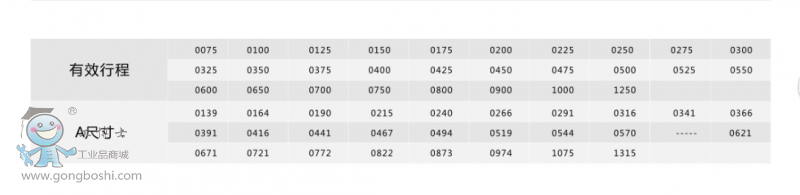

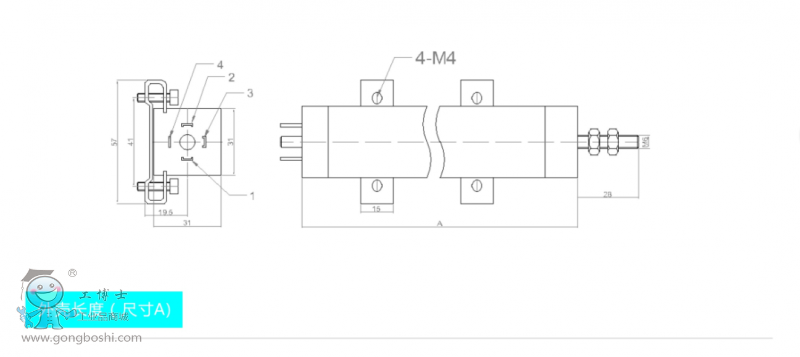

尺寸A |
mm |
139 |
164 |
190 |
215 |
240 |
266 |
291 |
317 |
342 |
368 |
393 |
418 |
||||||||||
|
重量(不含配件) |
g |
168 |
190 |
210 |
230 |
250 |
272 |
292 |
312 |
332 |
354 |
376 |
398 |
||||||||||
KTC拉桿系列參數表（表二）
|
公稱行程規格 |
mm |
375 |
400 |
425 |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
||||||||
|
電阻行程(A.E) |
mm |
377.5 |
403 |
428 |
453 |
478.5 |
503.5 |
553.5 |
604 |
654 |
704.5 |
754.5 |
805 |
||||||||
|
機械行程(M.T) |
mm |
384.5 |
410 |
435 |
460 |
485.5 |
510.5 |
560.5 |
611 |
661 |
711.5 |
761.5 |
812 |
||||||||
|
相對線性精度(FS) |
±% |
0.05 |
0.04 |
||||||||||||||||||
|
電阻值±10% |
KΩ |
5 |
10 |
||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
|||||||||||||||||||
|
建議輸出環電流 |
μA |
10 |
|||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||||||||||
|
尺寸A |
mm |
444 |
469 |
494 |
519 |
544 |
570 |
621 |
671 |
721 |
772 |
822 |
873 |
||||||||
|
重量(不含配件) |
g |
418 |
438 |
458 |
480 |
500 |
522 |
564 |
606 |
648 |
690 |
730 |
772 |
||||||||
KTC拉桿系列參數表（表三）
|
公稱行程規格 |
mm |
850 |
900 |
950 |
1000 |
|
|
|
|
|
|
|
|
|
|||||||
|
電阻行程(A.E) |
mm |
855 |
905.5 |
955.5 |
1006 |
|
|
|
|
|
|
|
|
|
|||||||
|
機械行程(M.T) |
mm |
862 |
912.5 |
962.5 |
1013 |
|
|
|
|
|
|
|
|
|
|||||||
|
相對線性精度(FS) |
±% |
0.04 |
|||||||||||||||||||
|
電阻值±10% |
KΩ |
10 |
|||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||||||
|
*大工作速度 |
m/s |
10 |
|||||||||||||||||||
|
建議輸出環電流 |
μA |
10 |
|||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||||||||||
|
尺寸A |
mm |
923 |
974 |
1024 |
1075 |
|
|
|
|
|
|
|
|
||||||||
