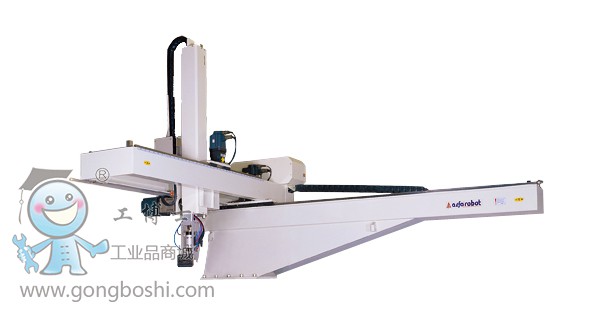

• 大型伺服橫走型機械手臂Titan系列主要應用在400-4000ton的各型臥式成型機。各軸驅動使用高性能的AC伺服馬達驅動，具備超高速的取出時間1.5秒、全循環時間在12秒以內，高定位精度重現性達∮0.15mm，程序具有可教導性，可依據動作需求彈性的設定動作，具備高性能的取出特性。應用在成型周期短的各項產品取出應用，或是應用在較復雜的自動化場合。
• 有T1300/T1500/T1700/T1900/T2000/T2500/T3000機型，手臂型式均為雙截型，并可以增加副臂用于三板模的應用，上下行程在1300~3000mm。超快速的取出大幅提高生產效率。
• 機構特點:
  • 采用高性能AC伺服馬達驅動，可取出成品深度大之產品，取出產品多樣化；超高速的取出時間大幅提升生產的效率。
  • 高剛性3D結構設計，結構穩定震動小耐久壽命長。
  • 使用高精度高速專用的直線滑軌，耐磨損、耐熱、壽命長不變形。
  • 手臂結構采用高剛性鋁擠型梁，質量輕、高剛性，配合皮帶倍速機構保證取出時間。
  • T型齒型鋼絲PU皮帶傳動，穩定性佳，定位精確重現性達∮0.15mm。
  • T2000型以上為重荷重型設計，可荷重50Kg以上，T3000型更可以荷重120Kg，用于超大型產品的取出。
• 控制特點:
  • 采用進口AC伺服電機及驅動器，保證耐久使用高性能。
  • 微電腦控制系統，抗噪聲干擾能力特強，生產穩定，指令周期快。
  • 掌上型大型觸摸屏，設定使用簡單方便。
  • 教導式程序動作設定，在工作區域內可以隨時任意位置停止或作動，程序靈活，可應用于排箱、堆棧、貼卷標、剪水口等或其它要求。
  • 自動偵測故障并顯示及自動記錄，方便維修保養與故障排除。
  • 與射出成型機連結依CE標準EUROMAP12或EUROMAP67的標準安全接口。

主要規格:

模型表示: ″P″: 成品臂 ″R″: 料頭臂 I: 單截式 W: 雙截式 D: 雙臂 S: 成品臂
